DELTABLOC® SafeLink® DB 80F-SR

Produktbeschreibung

Der Systemübergang SafeLink® DB 80F – SR dient der sicheren Verbindung von SuperRail®-Stahlleitsystemen und DELTABLOC® Fahrzeug-Rückhaltesystemen.
Der SafeLink® DB 80F – SR kann sowohl am Fahrbahnrand als auch im Mittelstreifen von Autobahnen und Schnellstraßen eingesetzt werden. Die geprüfte Übergangskonstruktion verbindet flexibel und sicher SuperRail®-Systeme mit dauerhaften Schutzeinrichtungen der DELTABLOC® Produktfamilie.
Für die Installation ist lediglich ein verdichtetes Kiesbett erforderlich, wodurch der SafeLink® DB 80F – SR rasch und unkompliziert eingesetzt werden kann

Wesentliche Merkmale:

  • ein hohes Maß an Rückhaltesicherheit bei gleichzeitig kleinem Wirkungsbereich (H2|W4)
  • sehr geringe Gesamtlänge (<15m)
  • einfache und rasche Montage des Systems

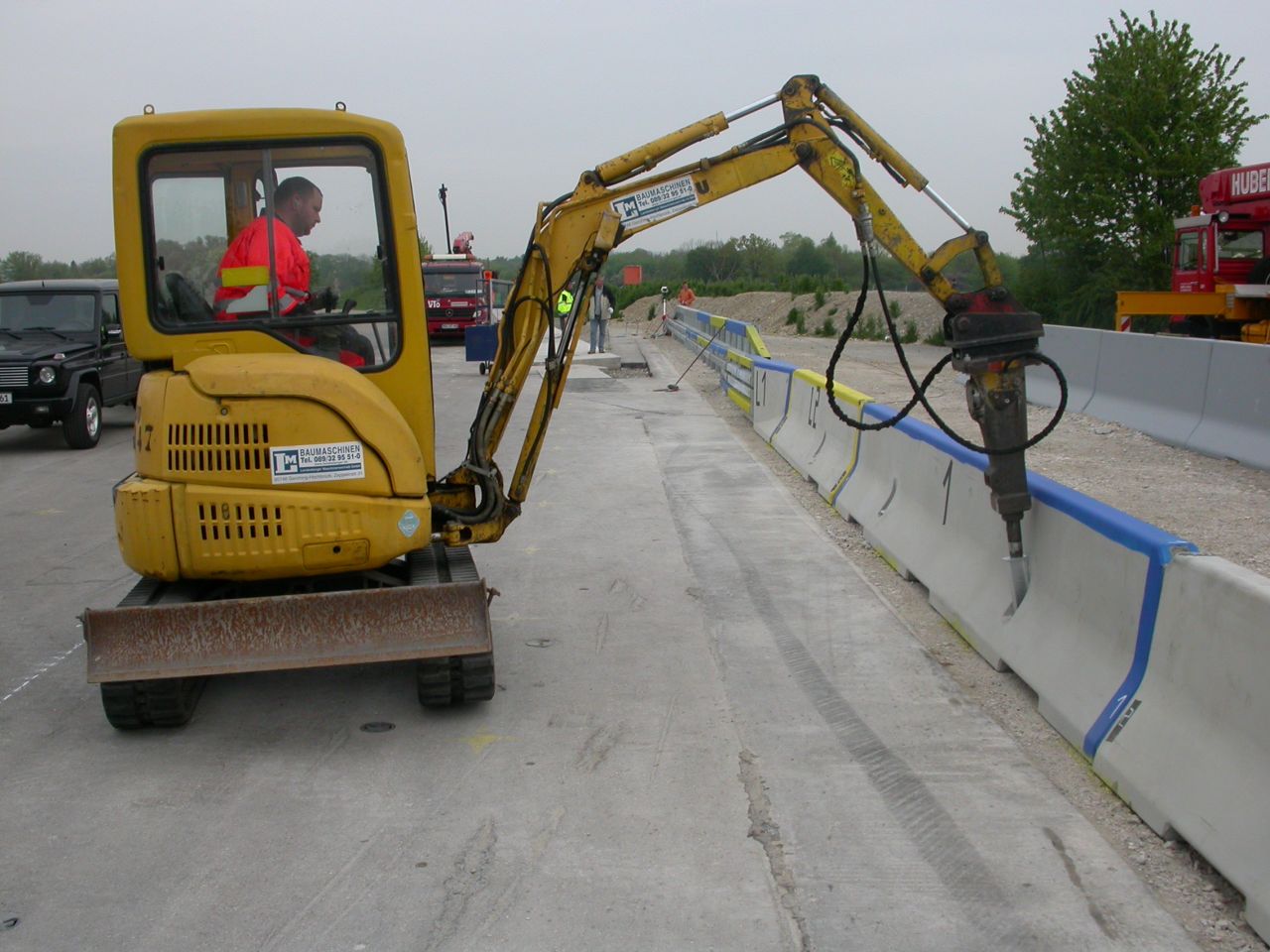

  • Aufstellung auf verdichtetem Kiesbett

Technische Daten

DELTABLOC® SafeLink® DB 80F-SR



Technische Eigenschaften
Betoneigenschaftenfrost- und tausalzbeständig (je nach länderspezifischer Anforderung
SuperRail® EigenschaftenAusführung gemäß TL-SP
Kupplung

patentiertes Kupplungssystem, feuerverzinkt

Zugbandpatentiertes Stahlzugband, feuerverzinkt
Untergrundverdichtetes Kiesbett
Anschlussmöglichkeitenvon SuperRail® - H2|W4|ASI A auf DB 80F - H2|W3|ASI B

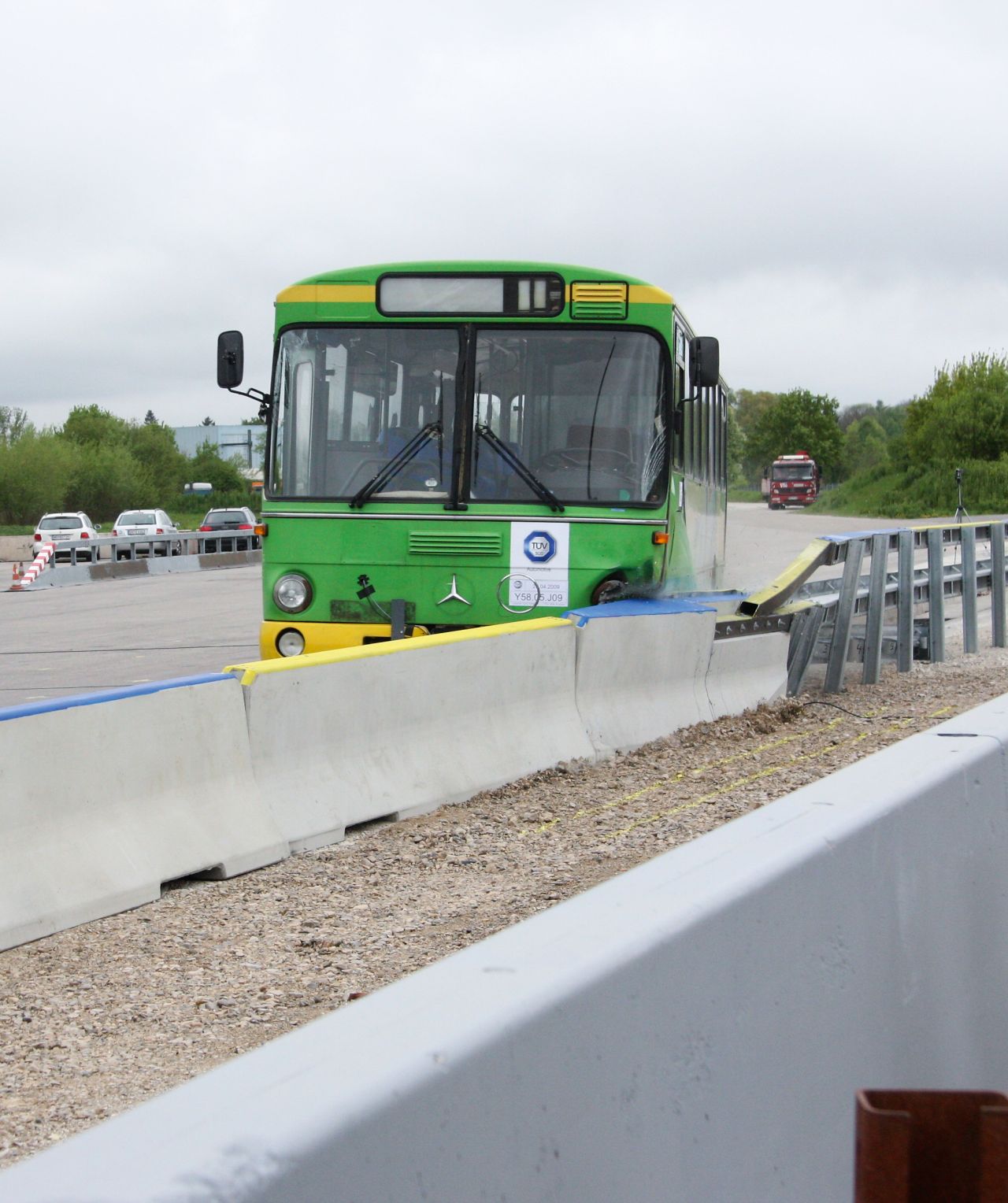

Prüfergebnisse nach EN 1317-2
SystemSafelink® DB 80F-SR
AufhaltestufeH2
WirkungsbereichW3
ASIC
ZugbandK180
Systemlänge18,76m
Systemhöhe80cm
Systembreite60cm
Wirkungsbereich1,0m
Verankerung in Aufstandflächeja, 1 Stahldorn
CE-Kennzeichnungnicht erforderlich



EckdatenZugbandGewichtl / b / h
Safelink® DB 80F-SRK1802700kg1476 / 48 / 80cm

Technische Zeichnungen
