DELTABLOC® SafeLink® DB 100S - In-Situ 90 Step

Produktbeschreibung

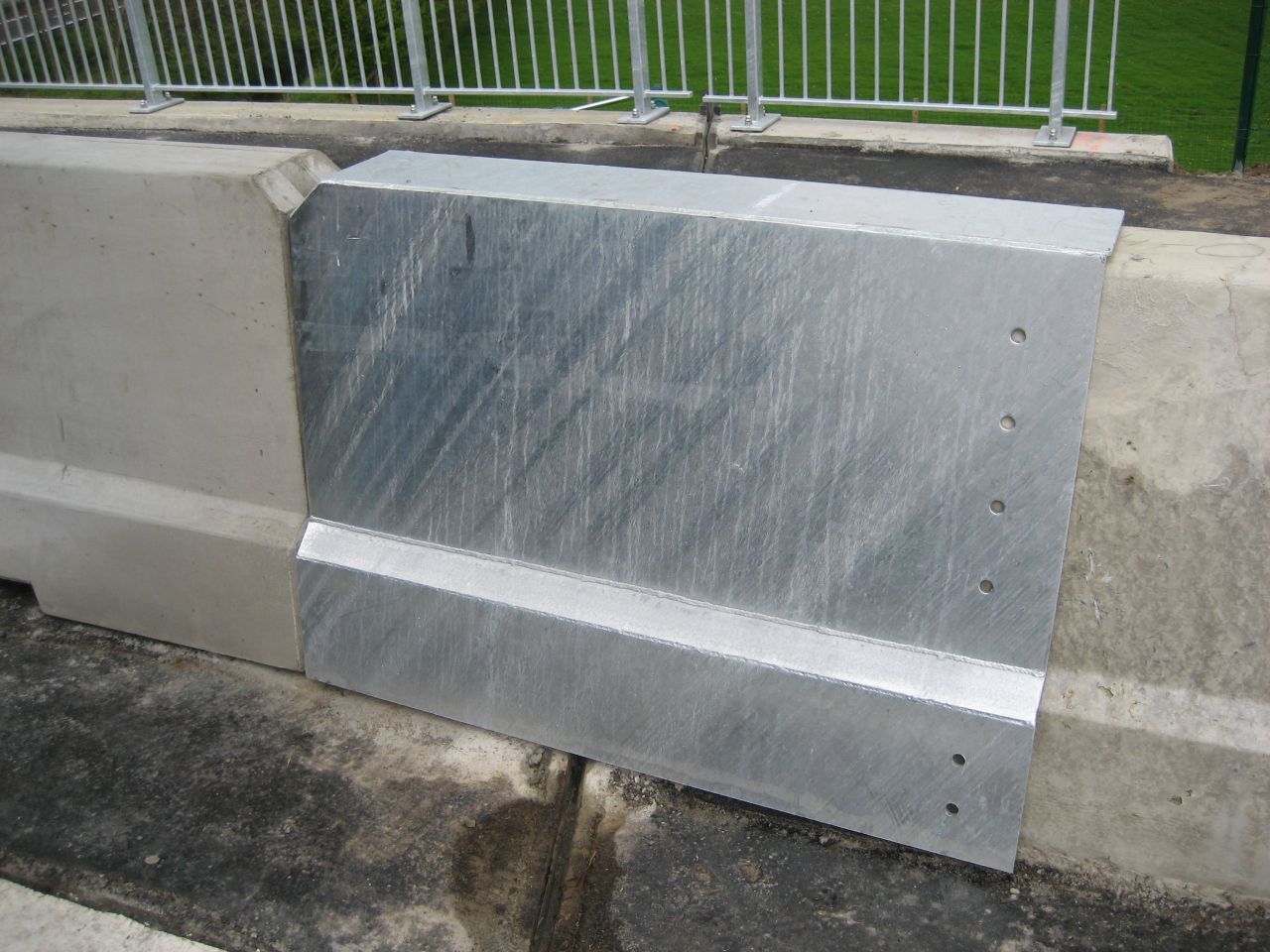

Der Systemübergang SafeLink® DB 100S – InSitu 90 Step ist eine crashgetestete Lösung zur Anbindung von Ortbeton an DELTABLOC® Fahrzeug-Rückhaltesysteme.
Die nach ENV 1317-4 getestete Übergangskonstruktion wurde schwerpunktmäßig zur Absicherung der Mittelstreifenüberfahrten auf Autobahnen konzipiert. Aufgrund ihrer symmetrischen Bauform bietet sie sowohl in einreihiger als auch zweireihiger Bauweise optimalen Schutz im Anprallfall.
In Verbindung mit dem DB 100S können Mittelstreifen in kompromissloser Weise abgesichert werden: Ein ASI-Wert von A bei Aufhaltestufe H2 bringt maximale Sicherheit für Fahrzeuginsassen im Anprallfall.

Wesentliche Merkmale:

  • platzsparender Einsatz am Rand- und im Mittelstreifen aufgrund seiner symmetrischen Bauform
  • Anschluss an den DB 100S mit ASI A bei Aufhaltestufe H2 für maximale Insassensicherheit

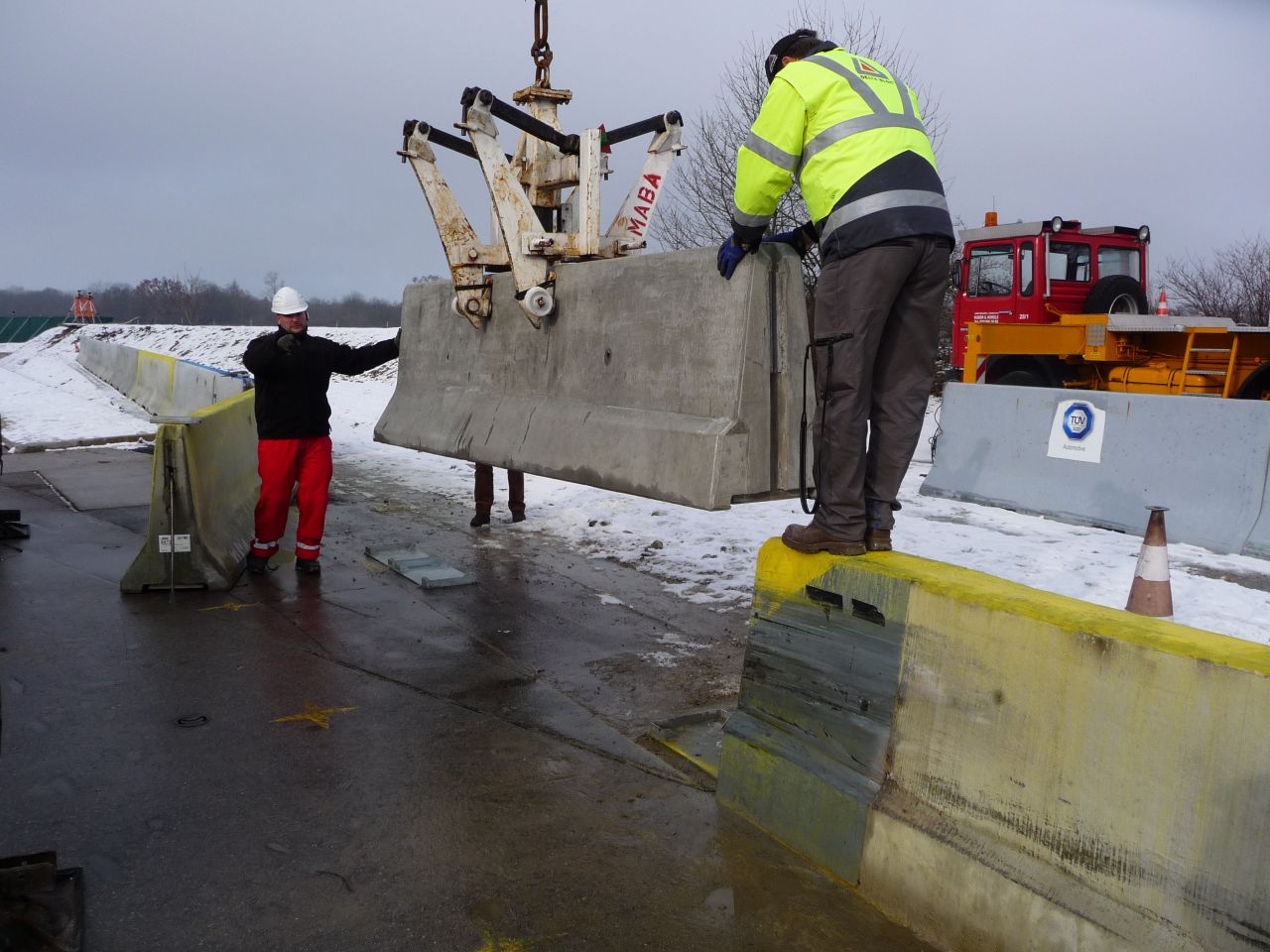

  • einfache und rasche Montage

Technische Daten

DELTABLOC® SafeLink® DB 100S - In-Situ 90 Step



Technische Eigenschaften
Betoneigenschaftenfrost- und tausalzbeständig (je nach länderspezifischer Anforderung
Orbetoneigenschaftenentsprechend Herstellerangaben
Kupplung

patentiertes Kupplungssystem, feuerverzinkt

Zugbandpatentiertes Stahlzugband, feuerverzinkt
UntergrundAsphalt, Beton
Anschlussmöglichkeitenvon Ortbetonsystem In-Situ 90 Step - H2 | W1 |
ASI B auf DB 100S - H2 | W5 | ASI A


Prüfergebnisse nach EN 1317-2
SystemSafelink® DB 100S - In-Situ 90 Step
AufhaltestufeH2
WirkungsbereichW4
ASIC
ZugbandK220 - K280 / K280 - K340
Systemlänge12,52m
Systemhöhe90-100cm
Systembreite54-64cm
Wirkungsbereich1,3m
Verankerung in Aufstandflächeja, 2 Klebeanker
CE-Kennzeichnungnicht erforderlich


EckdatenZugbandGewichtl / b / h
Safelink® DB 100S - In-Situ 90 StepK3407180kg1252 / 54-64 / 90-100cm

Technische Zeichnungen

Ähnliche Produkte

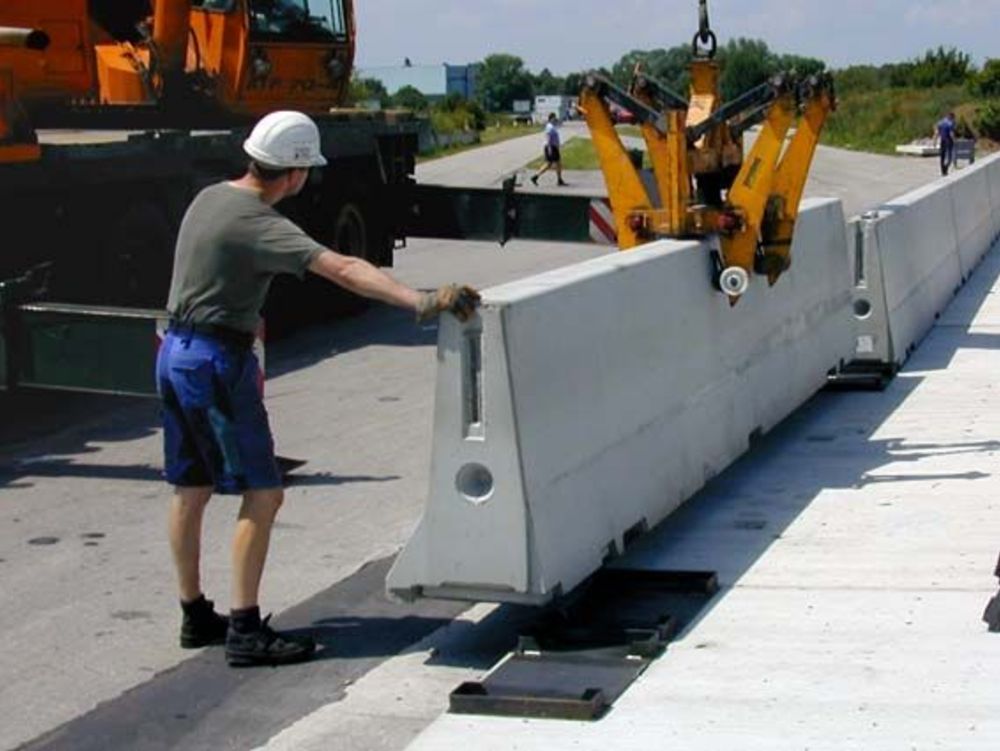

DELTABLOC® DB 100AS-R
