DELTABLOC® DB 80

Produktbeschreibung

Der DB 80 ist ein modernes Fahrzeugrückhaltesystem mit New-Jersey-Profil. Dieses verhindert zusammen mit dem durchgängigen Zugband zuverlässig das Durchbrechen von Fahrzeugen im Anprallfall.
Die Palette der Einsatzmöglichkeiten ist beim DB 80 besonders groß. Angefangen bei zeitlich begrenzten Baustellenabsicherungen reicht diese bis zur dauerhaften Mittelstreifenabsicherung an Autobahnen.

Wesentliche Merkmale:

  •  vielseitig einsetzbar
  •  hohe Montageleistung
  •  geringe Instandhaltungskosten

Technische Daten

DELTABLOC® DB 80



Technische Eigenschaften
Betoneigenschaften:frost- und tausalzbeständig (je nach länderspezifischer Anforderung)
Kupplung:patentiertes Kupplungssystem, feuerverzinkt
Zugband:patentiertes Stahlzugband, feuerverzinkt
Sonderlängen:2m, 4m
Zubehör: geprüfte Rückstrahler, Verkehrszeichenhalterungen
Kurvenradien:2m-Elemente: r>=40m*, 4m-Elemente: r>=80m*, 6m-Elemente: r>=120m*
*kleinere Kurvenradien  auf Anfrage möglich.
Sonstiges: Stoßfugenkeile zur Minimierung der Auslenkung im Anprallfall, frei aufgestelltes System, Verankerung nur bei Rampen notwendig


Prüfergebnisse nach EN 1317-2
TypDB 80DB 80DB 80DB 80DB 80DB 80DB 80DB 80
Elementlänge6m6m6m6m6m6m4m4m
AufhaltestufeN2N2H1 / L1H2 / L2H2H2 / L2N2H1
WirkungsbereichW3W4W4W7W6W5W4W6
ASIBBBBBBBBB
Zugband- und
Kupplungssystem
K150SK180SK150SK150SK180SK180SK120SK150S
Systemhöhe80cm80cm80cm80cm80cm80cm80cm80cm
Systembreite60cm60cm60cm200cm60cm60cm60cm60cm
Wirkungsbereich1,0m1,1m1,2m2,4m2,1m1,7m1,2m1,9m
Getestete Systemlänge
(ohne Anfangs- und
Endkonstruktionen)
108m102m108m108m108m102m56m56m
Endverankerungjajajajajajajaja
Verankerung in
Aufstandsfläche
neinneinneinneinneinneinneinnein
CE Kennzeichnungjajajajaja

ja

jaja


EckdatenZugbandGewichtl /b / h
Standard DB 80 / 6m K180SK180S3230 kg600 / 60 / 80cm
Standard DB 80 / 6m K180SK180S3125 kg600 / 60 / 80cm
Standard DB 80 / 6m K150SK150S3115 kg600 / 60 / 80cm
Standard DB 80 / 4m K150SK150S2240 kg400 / 60 / 80cm
Standard DB 80 / 4m K120SK120S2140 kg400 / 60 / 80cm

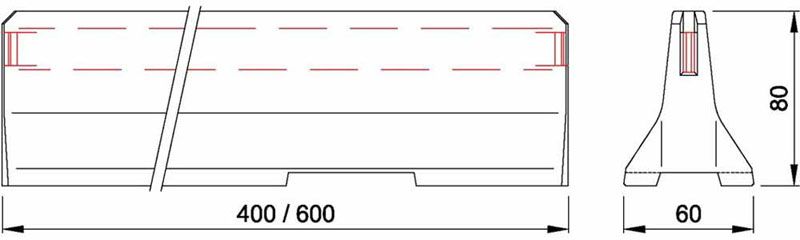

Technische Zeichnungen
