DELTABLOC® DB 100

Produktbeschreibung

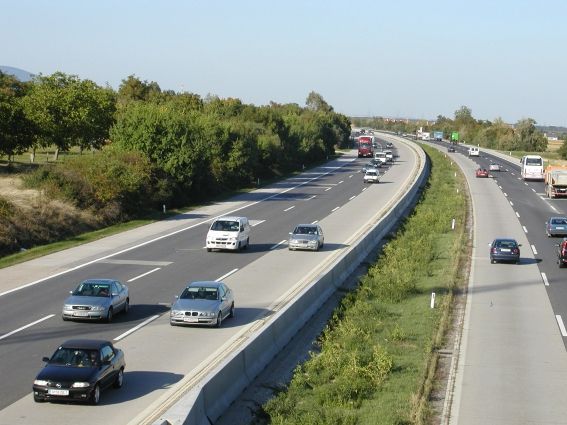

Das Fahrzeug-Rückhaltesystem DB 100 dient primär zur Sicherung auf Autobahnen. Mit der Rückhaltestufe H4b erfüllt der DB 100 die höchste in der EN 1317 definierte Aufhaltestufe.
Der DB 100 ist ein modernes Verkehrsrückhaltesystem mit New-Jersey-Profil, das selbst voll beladene LKW zuverlässig zurückhält.

Wesentliche Merkmale:

  • höchste Rückhaltestufe
  • einfache Montage
  • Blendschutz bei Gegenverkehr
  • geringer Instandhaltungsbedarf auch nach Unfällen

Technische Daten

DELTABLOC® DB 100

Technische Eigenschaften
Betoneigenschaften:frost- und tausalzbeständig (je nach länderspezifischer Anforderung)
Kupplung:patentiertes Kupplungssystem, feuerverzinkt
Zugband:patentiertes Stahlzugband, feuerverzinkt
Sonderlängen:2m, 4m
Zubehör: geprüfte Rückstrahler, Verkehrszeichenhalterungen, Vorbereitungsteile
für Lärm-und Sichtschutzelemente
Kurvenradien:2m-Elemente: r? 67m*, 4m-Elemente: r? 133m*, 6m-Elemente: r? 200m*
*kleinere Radien sind auf Anfrage möglich
Sonstiges:

Einsatz von Stoßfugenkeilen zur Minimierung der Auslenkung im Anprallfall


Prüfergebnisse nach EN 1317-2
TypDB 100DB 100DB 100DB 100DB 100DB 100
Elementlänge6m6m4m4m2m2m
AufhaltestufeH4bH4aH4bH2H4bH2
WirkungsbereichW6W6W7W6W8W7
ASIBBBBBB
Zugband- und
Kupplungssystem
K280K280K340K250K280K250
Systemhöhe100cm100cm100cm100cm100cm100cm
Systembreite70cm70cm70cm70cm70cm70cm
Wirkungsbereich1,8m2,1m2,4m1,8m3,0m2,2m
Getestete Systemlänge
(ohne Anfangs- und
Endkonstruktionen)
90m90m92m56m80m56m
Endverankerungjajajajajaja
Verankerung in
Aufstandsfläche
neinneinneinneinneinnein
CE Kennzeichnungjajajajaja

ja


EckdatenZugbandGewichtl /b / h
Standard DB 100 / 6m K280K2805050 kg600 / 70 / 100cm
Standard DB 100 / 4m K340K3403520 kg400 / 70 / 100cm
Standard DB 100 / 4m K250K2503525 kg400 / 70 / 100cm
Standard DB 100 / 2m K280K2801760 kg200 / 70 / 100cm
Standard DB 100 / 2m K250K2501755 kg200 / 70 / 100cm

Technische Zeichnungen
