DELTABLOC® DB 80AS-R

Produktbeschreibung

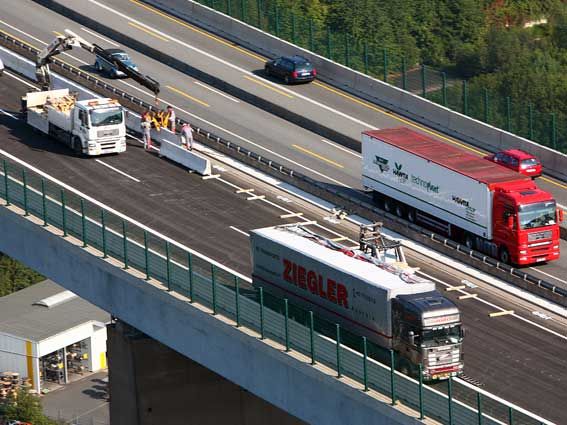

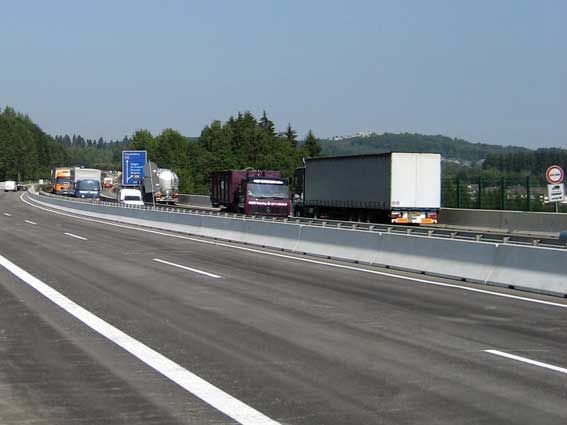

Mit dem System DB 80AS-R bietet DELTABLOC® ein Fahrzeug-Rückhaltesystem für Brücken, welches speziell auf die Anforderungen der Aufhaltestufe H2 abgestimmt wurde. Zum Einsatz kommt der DB 80AS-R sowohl bei Brückenneubauten als auch bei der Sanierung bestehender Brücken.

Wesentliche Merkmale:

  • hohe Rückhaltesicherheit (H2)
  • geringer Wirkungsbereich (W4)
  • nachgewiesene Verringerung der Belastungen der Brückenkappe im Anprallfall um ca. 2/3
  • Dilatationselemente für Brückendehnfugen bis 90cm
  • wartungsarm und kostengünstig

Technische Daten

DELTABLOC® DB 80AS-R



Technische Eigenschaften
Betoneigenschaftenfrost- und tausalzbeständig (je nach länderspezifischer Anforderung)
Kupplungpatentiertes Kupplungssystem, feuerverzinkt
Zugbandpatentiertes Stahlzugband, feuerverzinkt, patentierte Dilatationsfugenlösung
Sonderlängen3m
Zubehörgeprüfte Rückstrahler, Verkehrszeichenhalterungen, Zubehör für Lärm- und Sichtschutz
Kurvenradien3m-Elemente: r>=60m*, 6m-Elemente: r>=120m*, 6m-Elemente: r>=350m*
*mit geknickten Versteifungsblechen
SonstigesLagesicherung der Elemente mit einem M16-Bolzen je 6m


Prüfergebnisse nach EN 1317-2
SystemDB 80AS-R
Elementlänge6m
AufhaltestufeH2
WirkungsbereichW4
ASIB
ZugbandK180
Systemhöhe80cm
Systembreite45cm
Wirkungsbereich1,1m
Getestete Systemlänge
(ohne Anfangs- und Endkonstruktionen)
78m
Endverankerungja
Verankerung in Aufstandsfläche"R" System - Fixierung mit Versteifungsblech
CE Kennzeichnungja


EckdatenZugbandGewichtl /b / h
Standard DB 80AS-R / 6m K180K1803200kg600 / 48 / 80cm

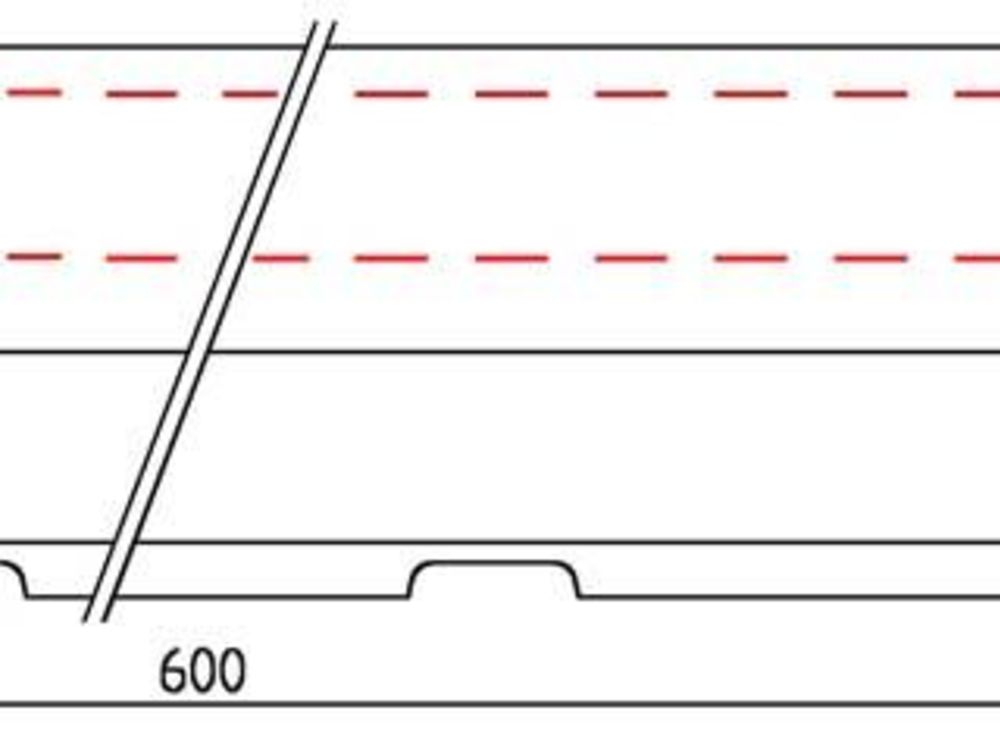

Technische Zeichnungen
