DELTABLOC® DB 80F

Produktbeschreibung

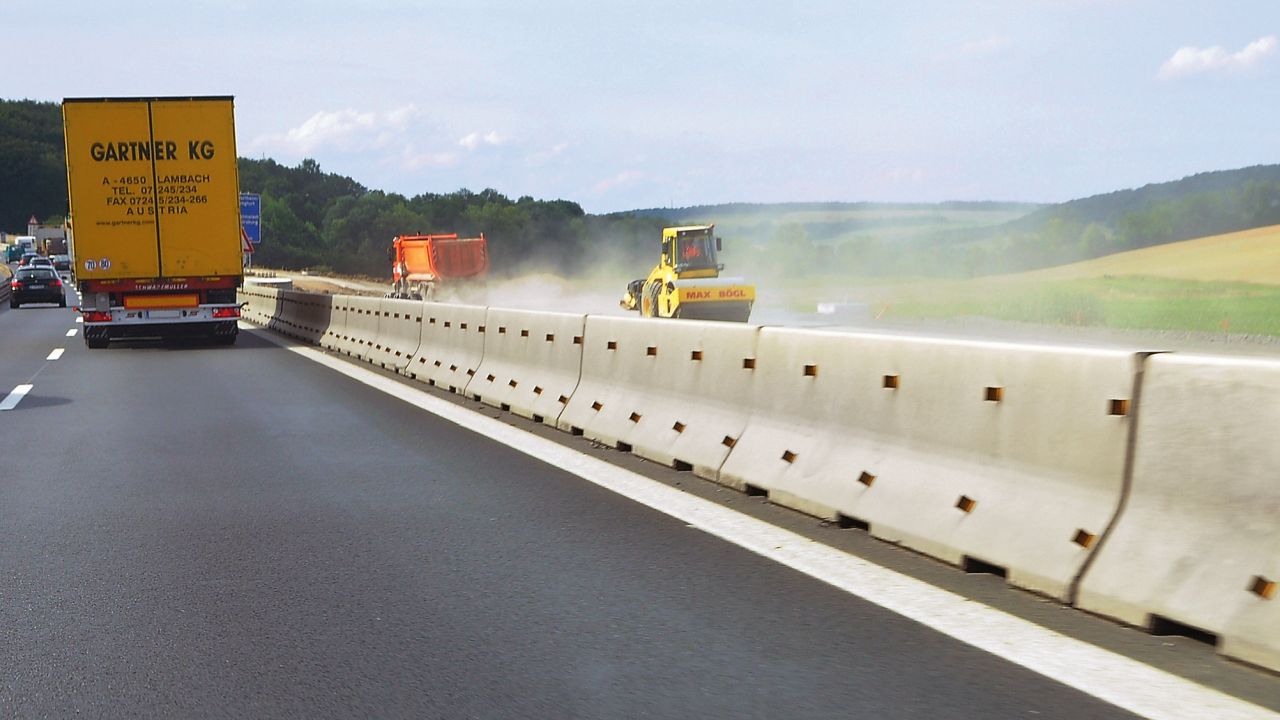

Der DB 80F wurde speziell für beengte Platzverhältnisse entwickelt. Durch seine Verankerung im Boden wird die Verschiebung im Anprallfall sehr gering gehalten. Die Flexibi-lität der Verankerung und die Bauform der Betonschutzwand tragen dazu bei, das Verletzungsrisiko bei Unfällen mit PKWs erheblich zu verringern.
Als DB „2-in-1“ System ist der DB 80F sowohl als temporäre Schutzeinrichtung mit Aufhaltestufe T3 als auch als dauerhafte Schutzeinrichtung mit H2 verwendbar.

Wesentliche Merkmale:

  • hohe Rückhaltesicherheit (H2)
  • geringer Wirkungsbereich (W3)
  • gute Insassensicherheit (ASI B)
  • geringe Instandhaltungskosten
  • unverankert als temporäre Schutzeinrichtung verwendbar (T3|W2|ASI A)

Technische Daten

DELTABLOC® DB 80F



Technische Eigenschaften
Betoneigenschaftenfrost- und tausalzbeständig (je nach länderspezifischer Anforderung)
Kupplungpatentiertes Kupplungssystem, feuerverzinkt
Zugbandpatentiertes Stahlzugband, feuerverzinkt
Sonderlängenauf Anfrage
Zubehörgeprüfte Rückstrahler, Verkehrszeichenhalterungen, Soßfugenkeile
Kurvenradien6m-Elemente: r>=120m (kleinere Kurvenradien  auf Anfrage möglich)
SonstigesEinsatz von Stoßfugenkeilen zur Minimierung der Auslenkung im Anprallfall Verankerung bei jedem Element: 2x gerammte Rammdorne


Prüfergebnisse nach EN 1317-2
SystemDB 80FDB 80FDB 80FDB 80F
Anwendung2-seitig
(einreihig im
Mittelstreifen)
1-seitig
(verdornte Seite
verkehrszugewandt)
temporärtemporär
Elementlänge6m6m6m6m
AufhaltestufeH2H2T3T1
WirkungsbereichW3W3W2W1
ASIBBAA
ZugbandK180SWK180SWK180SWK180SW
Systemhöhe80cm80cm80cm80cm
Systembreite60cm60cm60cm60cm
Wirkungsbereich1,0m0,9m0,7m0,6m
Getestete Systemlänge60m60m72m72m
Endverankerungjajaneinnein
Verankerung in
Aufstandsfläche
"F" System"-
Verankerung mit
Stahldornen
"F" System"-
Verankerung mit
Stahldornen
neinnein
CE Kennzeichnungjajanicht
zutreffend
nicht
zutreffend


EckdatenZugbandGewichtl /b / h
Standard DB 80F / 6m K180SWK180SW3130kg600 / 60 / 80cm

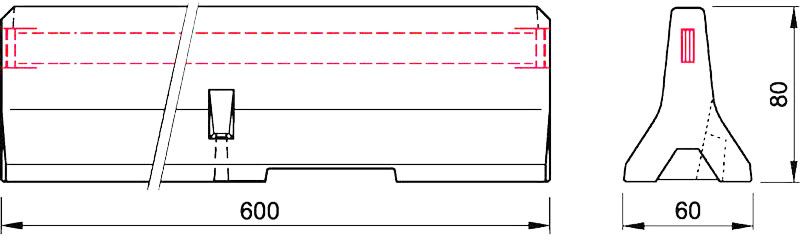

Technische Zeichnungen

Ähnliche Produkte

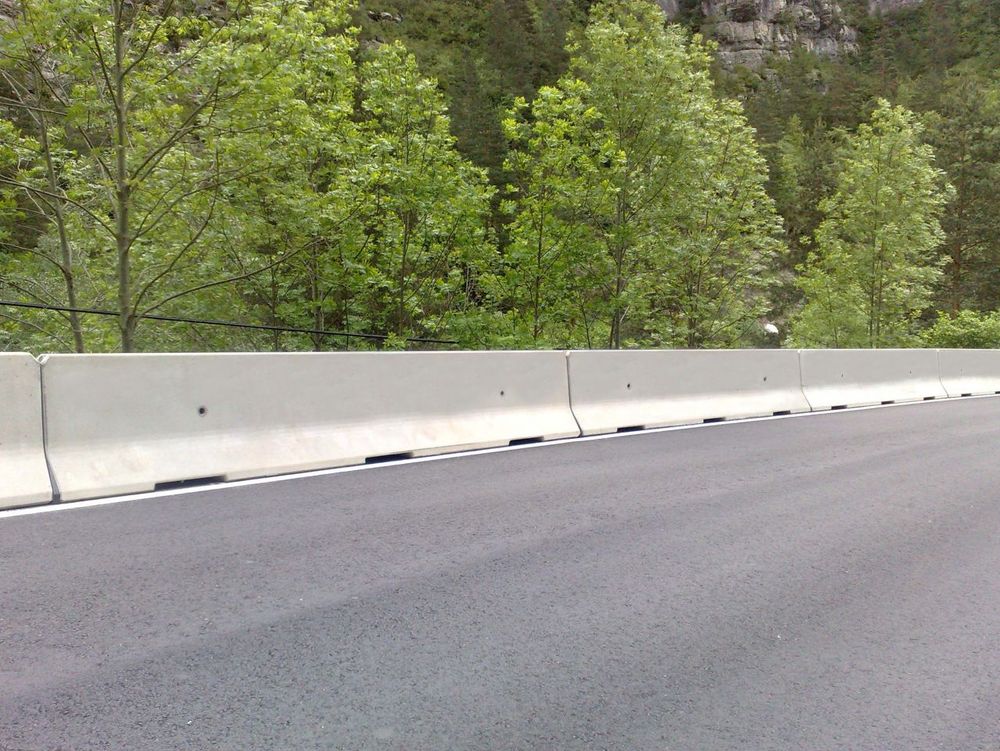

DELTABLOC® DB 80
