DELTABLOC® DB 65S

Produktbeschreibung

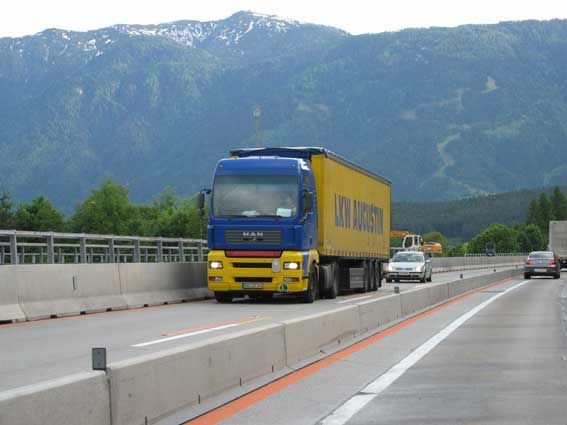

Das Rückhaltesystem DB 65S dient zur Sicherung von Baustellen und zum Leiten von Verkehrsflüssen. Durch die geringe Systembreite von nur 39cm ist der DB 65S bestens für die Trennung von Richtungsfahrbahnen geeignet.
Durch das patentierte Zugband wird eine hohe Rückhaltesicherheit erreicht, welche ein Durchbrechen der Fahrzeuge selbst bei Aufhaltestufe H1 zuverlässig verhindert.

Wesentliche Merkmale:

  • hohe Rückhaltesicherheit
  • geringe Wirkungsbereiche
  • sehr kurze Montagezeiten

Technische Daten

DELTABLOC® DB 65S

Technische Eigenschaften
Betoneigenschaften:frost- und tausalzbeständig (je nach länderspezifischer Anforderung)
Kupplung:patentiertes Kupplungssystem, feuerverzinkt
Zugband:patentiertes Stahlzugband, feuerverzinkt
Sonderlängen:3m
Zubehör: geprüfte Rückstrahler, Verkehrszeichenhalterungen
Kurvenradien:3m-Elemente: r>=19m*, 6m-Elemente: r>=38m*
*kleinere Kurvenradien auf Anfrage möglich.
Sonstiges: verzinkte Stahlwinkel mit Elastomerfüßen an der Unterseite, Spannschrauben an den Elementstößen vermindern die Auslenkung im Anprallfall, keine zusätzliche Kippsicherung erforderlich


Prüfergebnisse nach EN 1317-2
TypDB 65SDB 165SDB 65SDB 65S
Elementlänge6m6m6m6m
AufhaltestufeT1T3N2H1
WirkungsbereichW1W2W4W6
ASIAABB
Zugband- und
Kupplungssystem
K120SK120SK120SK120S
Systemhöhe65cm65cm65cm65cm
Systembreite39cm39cm39cm39cm
Wirkungsbereich0,4m0,8m

1,3m

1,8m
Getestete Systemlänge
(ohne Anfangs- und
Endkonstruktionen)
60m60m60m60m
Endverankerungjajajaja
Verankerung in
Aufstandsfläche
neinneinneinnein
CE Kennzeichnungnicht
erforderlich
nicht
erforderlich
nicht
erforderlich

ja




EckdatenZugbandGewichtl /b / h
Standard DB 65S / 6m K120SK120S1670kg600 / 39 / 65cm

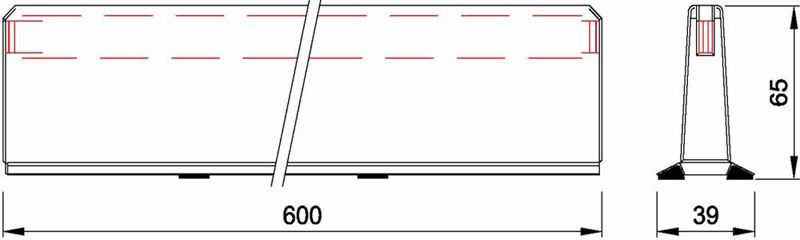

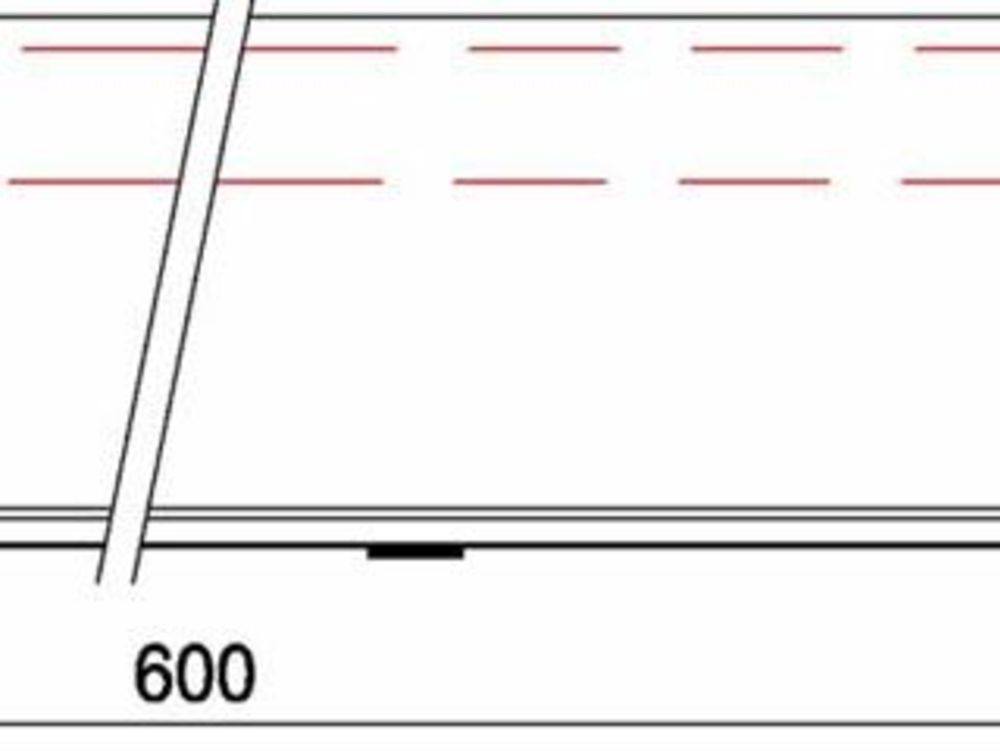

Technische Zeichnungen
