Drosselschacht offene Bauweise

Produktbeschreibung

Ein Drosselschacht dient der kontrollierten Ableitung und Regulierung von Wassermengen in Schmutzwasser- und Regenwassersystemen.
Der Schacht kann durch eine mittlere Trennwand in einen Staubereich und einen Abflussbereich geteilt werden. Ebenso können Bermen aus Profilbeton bzw. Gerinne aus Kanalklinkern hergestellt werden.
Verschieden Arten von Abwasserarmaturen ermöglichen die Drossellung der Abzuleitenden Wassermengen.

Technische Daten

Drosselschacht offene Bauweise

Ablaufschacht mit Abflussregler
als Stahlbeton – Fertigteil

Beton: C 35/45 XC4, XA2, XF3
Bewehrung, konstruktiv, BST 500 S + M
lichte Abmessungen: l/b/h = ……….. /…………./………….. cm
Überlaufwand: l/b/d = ………../…………./………….. cm mit Aussparung DN ………….

Ausstattung:
- Wandaussparung für Ablauf: DN ………. mit Muffe für Rohr-Art:……………
- Staubohlenwand in Betonnuten, Staubohlen Hartholz Nut-Feder 3/15 cm, h = ……….. cm
- Überlaufwand b/d/h = ………../…………./………….. cm
  mit Aussparung DN …………………
- feuerverzinkte Gitterrostabdeckung, begehbar, Maschenweite 30/30 in Betonfalz
  incl. Auflagerträger, Roste mit Bauwerk durch Klammern verschraubt
 - Steigbügel nach DIN 19555 Form B : Kern Edelstahl, Ummantelung HDPE

- Abflussregler für konstante Abfussmengen: Q ab = …………………. l/s
  max. Stauhöhe: …………………… m
  Rohrdurchmesser: DN …………..
  Material: Edelstahl: 1.403 (V2A) / 1.4571 (V4A)
  bestehend aus schwimmergesteuerter Reglerblende auf Grundplatte
  mit Cu/Zink gelagertem Spezialschwimmer

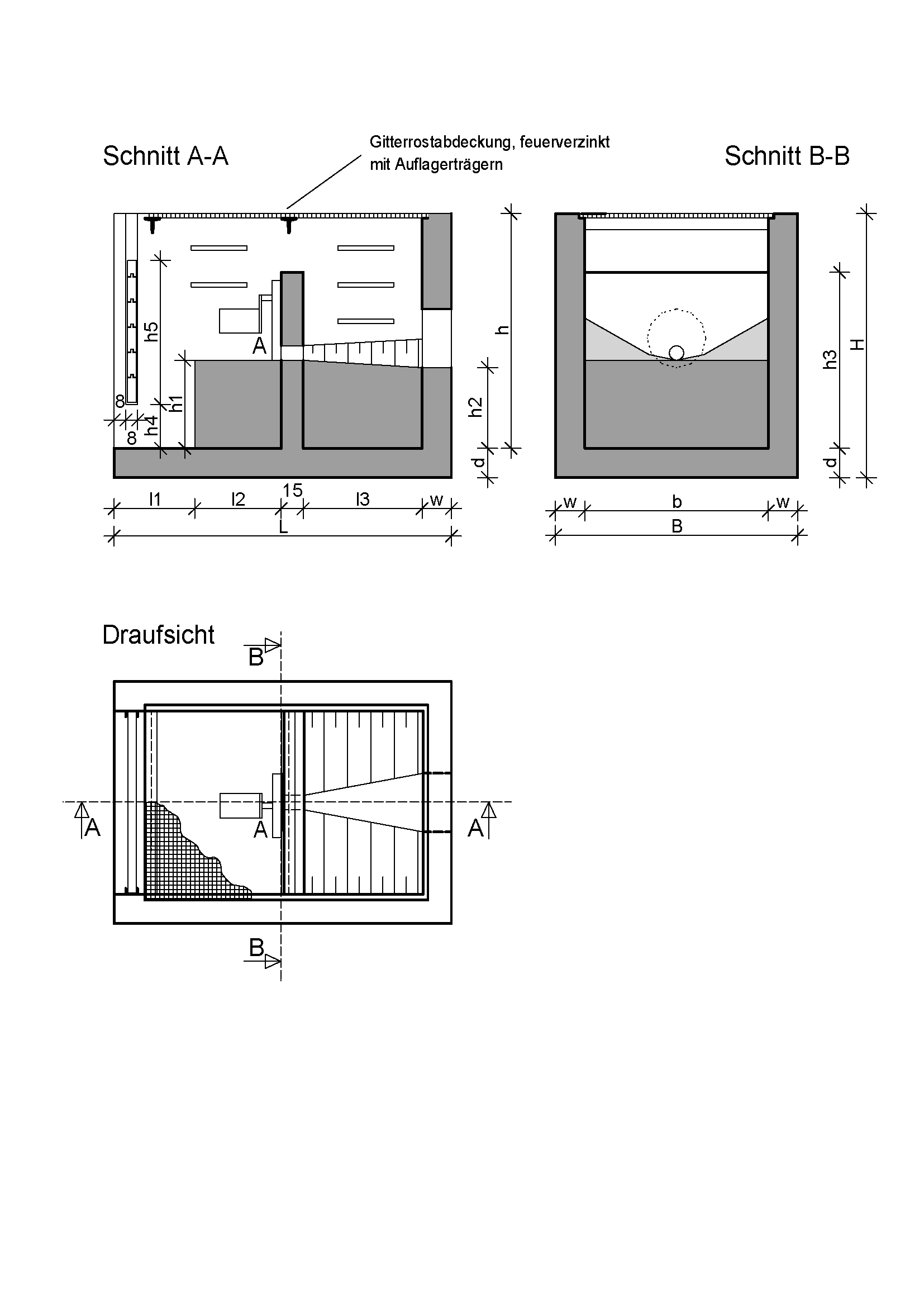

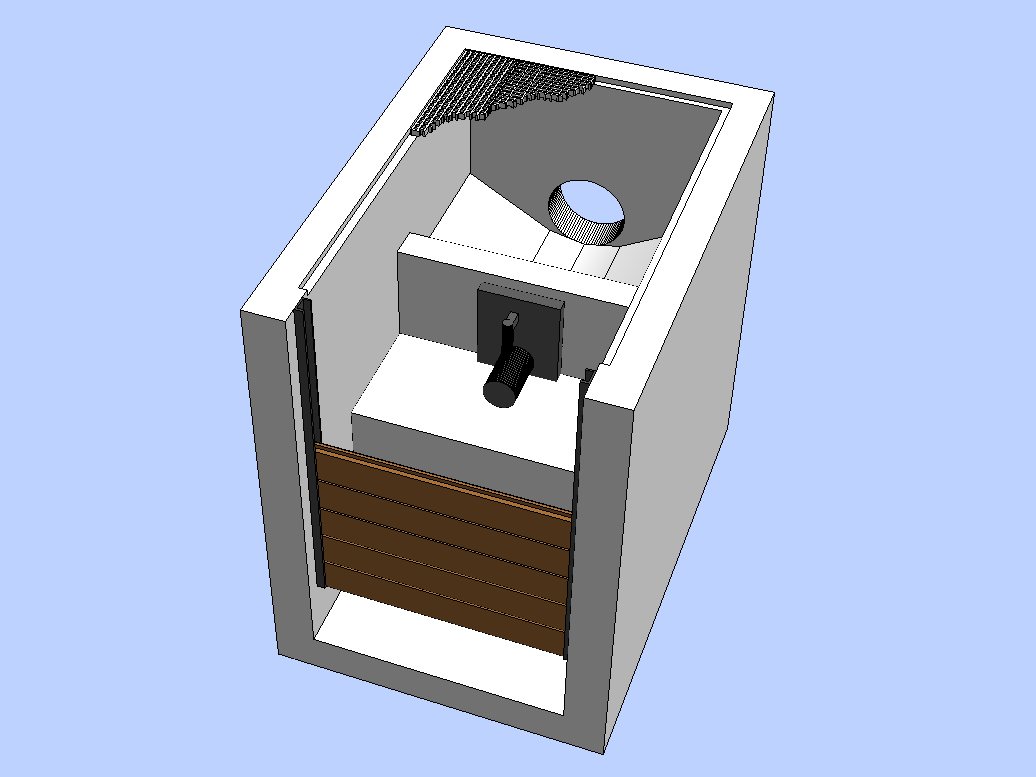

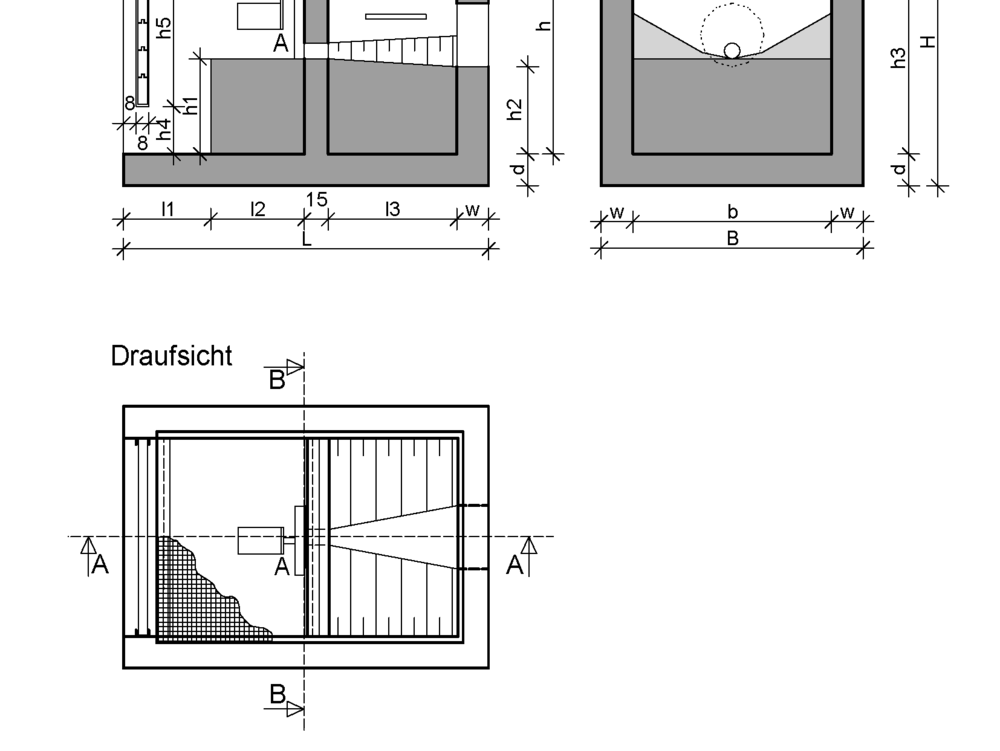

Technische Zeichnungen
