Drosselschacht geschlossene Bauweise

Produktbeschreibung

Ein Drosselschacht dient der kontrollierten Ableitung und Regulierung von Wassermengen in Schmutzwasser- und Regenwassersystemen.
Der Schacht kann durch eine mittlere Trennwand in einen Staubereich und einen Abflussbereich geteilt werden. Ebenso können Bermen aus Profilbeton bzw. Gerinne aus Kanalklinkern hergestellt werden.
Verschieden Arten von Abwasserarmaturen ermöglichen die Drossellung der Abzuleitenden Wassermengen.

Technische Daten

Drosselschacht geschlossene Bauweise

Ablaufschacht mit Abflussregler
als Stahlbeton – Fertigteil

aus Beton C 35/45
Expositionsklassen : XC4, XA2, XF3
Bewehrung, konstruktiv BST 500 S + M
-lichte Abmessungen: l/b/h= .../.../... cm
-Überlaufwand: l/b/d= ...../ ...../ ..... cm
mit Aussparung DN.....

Ausstattung:
-Wandaussparung für Zulauf DN...... mit Muffe für Rohr-Art:.....
-Wandaussparung für Ablauf DN...... mit Muffe für Rohr-Art:.....
-Bauhöhe nach Wahl des AN. ( bis 3 m Höhe)
-Abdeckung befahrbar SLW 30/60 und 2 Stück BEGU- Abdeckung Klasse B/D
-Steigbügel nach DIN 19555 Form B: Kern Edlstahl, Ummantelt HDPE


-Abflussregler für konstante Abflussmengen: Qab: .............l/s
max. Stauhöhe:.................m
Rohrdurchmesser: DN............
Material: Edelstahl: 1.4301 (V2A)/ 1.4571 (V4A)
bestehend aus schwimmgesteuerter Reglerblende auf Grundplatte

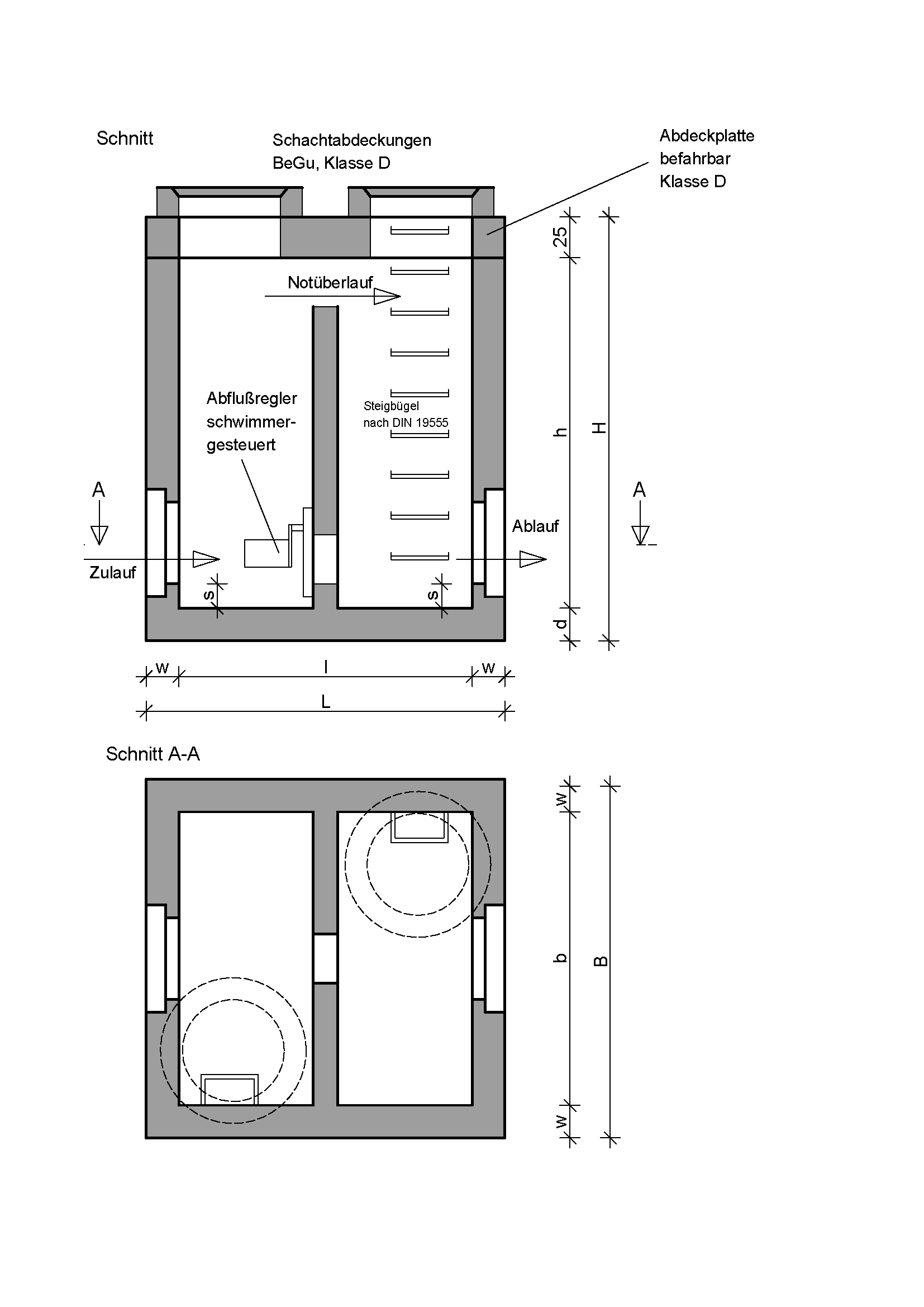

Technische Zeichnungen
