Rahmendurchlass

Produktbeschreibung

Ein Durchlass ist ein rechteckiger oder quadratischer Hohlkörper und hat nur eine lichte Weite von wenigen Metern und unterscheiden sich so von Brücken und Überführungen.

Er wird meist unter Verkehrswegen eingebaut und ermöglicht kleineren Flüssen und Bächen den Durchfluss. Bei stark anfallendem Wasser wird so ein Unterspülen der Verkehrsfläche vermieden.

Technische Daten

Rahmendurchlass

aus Stahlbeton – Fertigteilen

aus Beton C 35/45
Expositionsklassen: XC4, XA2, XF3
Bewehrung: BSt 500 S + M

bemessen für Belastung : SLW 30 / 60
Überschüttungshöhe: ……… cm
Form: …………………..
lichte Abmessungen: b/h = …….. / ……… cm
Innenecken im Radius r = 12 cm ausgerundet
Wandstärke: ……………. cm

Stoßverbindung mit elastischer Dichtung und Spannankern herstellen,
liefern und auf Ortbeton – Sauberkeitsschicht aus C 12/15 einbauen.

Sonderformstück für Rahmendurchlass
Endstück als Zulage zu Pos……………
bestehend aus Spundwandanschluss als Wandaussparung
und Holmabdeckung

Detail a) gemäß Produkt – Datenblatt

Sonderformstück für Rahmendurchlass
Endstück als Zulage zu Pos……………
bestehend aus Endstück mit Anschnitt der Böschungsschrägen
Neigung: 1 : ……….

Detail b) gemäß Produkt – Datenblatt


Sonderformstück für Rahmendurchlass Endstück als Zulage zu Pos……………
bestehend aus Endstück mit Anschlussbewehrung für
Ortbetonanschluss

Detail c) gemäß Produkt – Datenblatt


Option : Statik für Rahmendurchlass aus Stahlbeton – Fertigteilen
aufstellen und prüffähig 3-fach einreichen

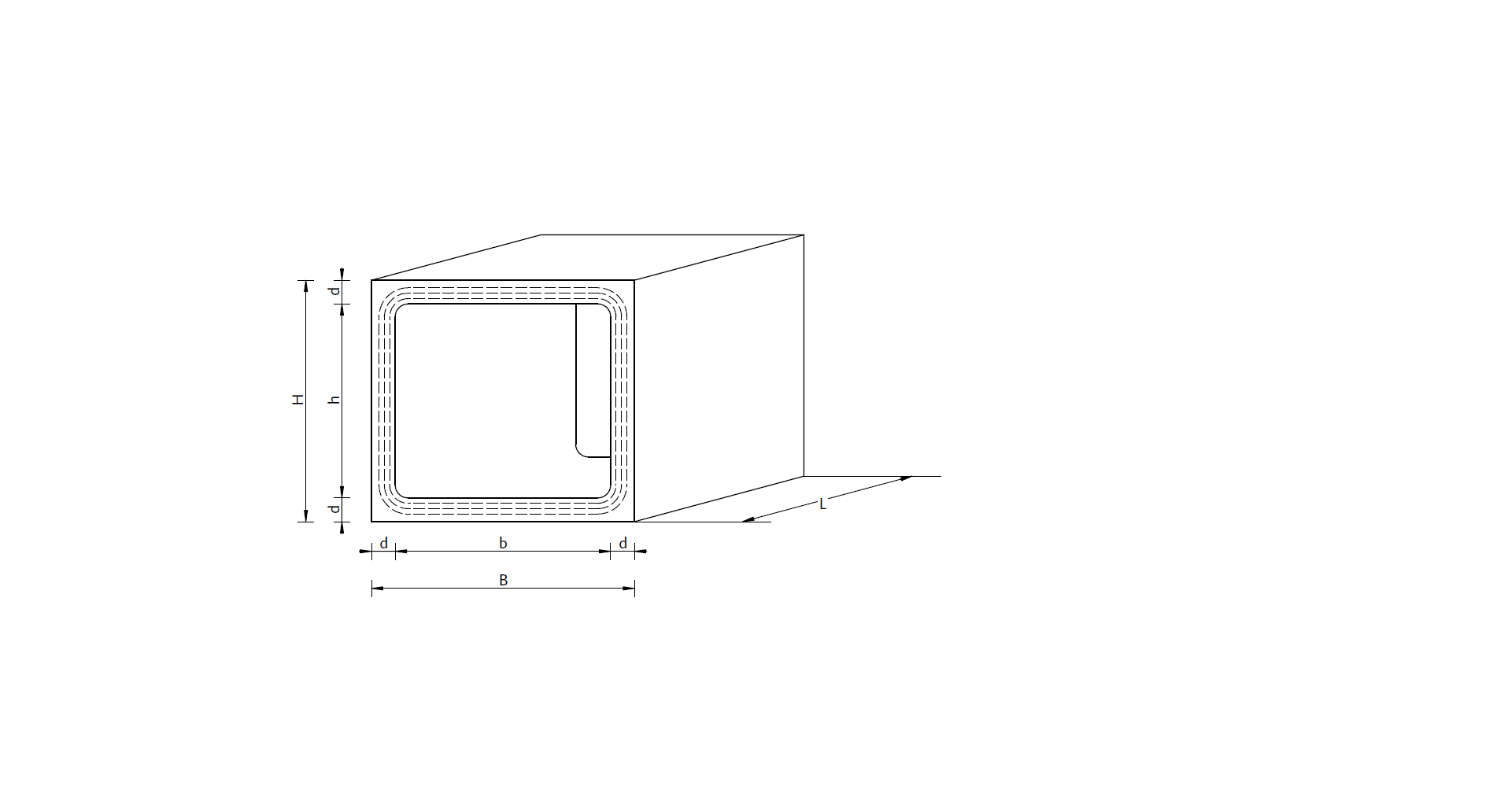

Technische Zeichnungen

Ähnliche Produkte

Durchlassbauwerk

Ein Durchlassbauwerk ist ein rechteckiger oder quadratischer Hohlkörper und hat...

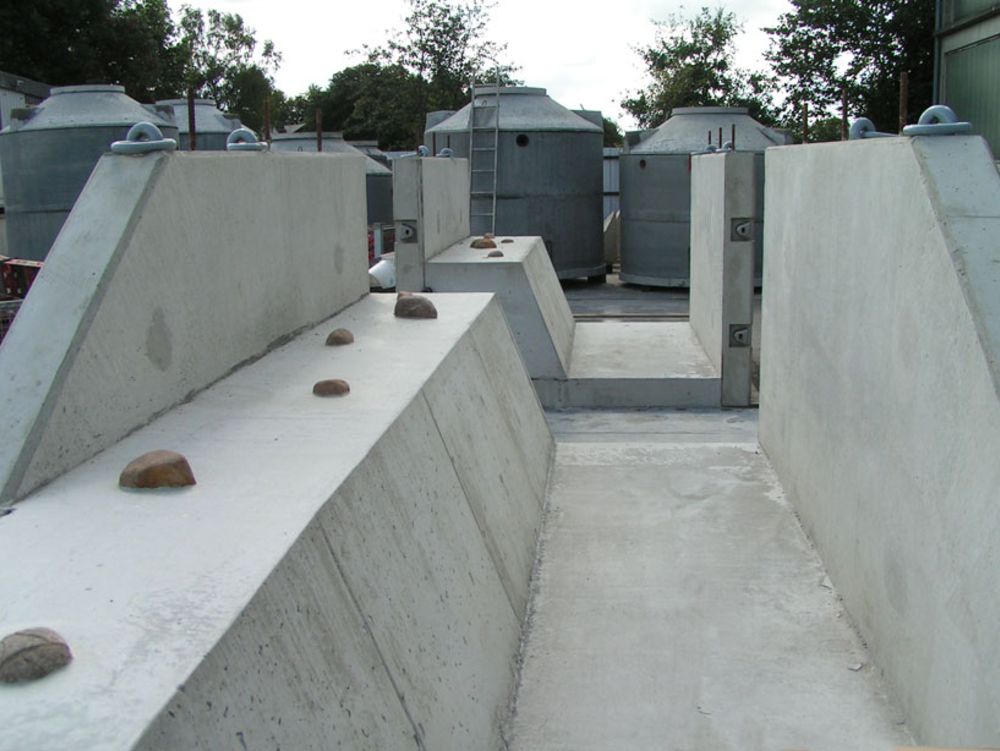

Kleintierdurchlass
