Winkelstützwand Maxi mit Fuß zur Sichtseite

Produktbeschreibung

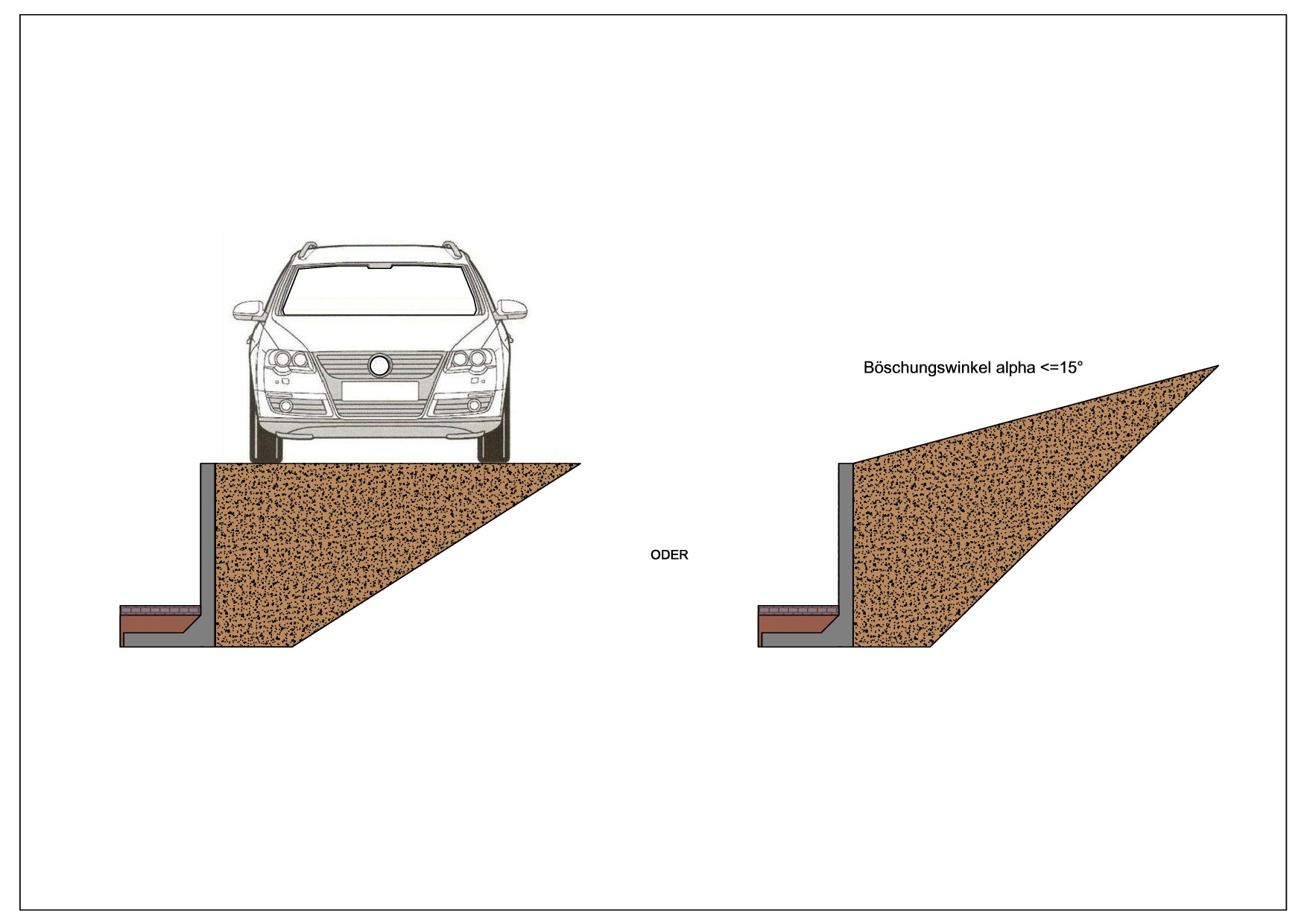

Unsere Winkelstützen der Baureihe „Maxi mit Fuß zur Sichtseite“ sind statisch bemessen für eine Belastung bis zu 5kN/qm oder Böschungen bis zu 15°, bei denen nicht die Möglichkeit besteht, den Fuß in die abzufangende Böschung einzubauen.
Sie sind daher ideal für den Einsatz im Bereich von auftretenden Lasten durch PKW, Terrassen oder auch größeren Menschansammlungen in Bereichen von Grundstücksgrenzen und bei schwierigen Platzverhältnissen.
Passende Eckelemente, Radien sowie Sonderlösungen sorgen für fast grenzenlose Gestaltungsmöglichkeiten.

Technische Daten

Winkelstützwand Maxi
mit Fuß zur Sichtseite

Baulänge (Standard): 1,00 m
Betonfestigkeit: C30/37 LP

Expositionsklasse und Betondeckung "c":
- Luftseitig (Sichtseite und Wandkopf): XC4, XD3, XS3, XF4 c = 50 mm
- Erdseitig (Wandrückseite zum Fuß): XC4, XF4, XA2 c = 35 mm
- Sohle-Erdseitig (allseitig): XC2, XF4, XA2 c = 30 mm

Feuchtigkeitsklasse: WA
Einbindetiefe: 35 cm
Lastfall: 5,0 kN/m2 direkt an der Wand

max. Böschungswinkel ohne Verkehrslast: alpha = 15°
Reibungswinkel: phi = 35° / gamma = 19,0 kN/m3
Bewehrung: statisch (EC 2)
Wandstärke am Kopf: d=12 cm

Sichtbetonklasse: für die in Sicht geplanten Flächen (Luftseitig) = schalungsglatt SB 2
die erdseitigen Betonflächen sind rau, ohne weitere Ansprüche

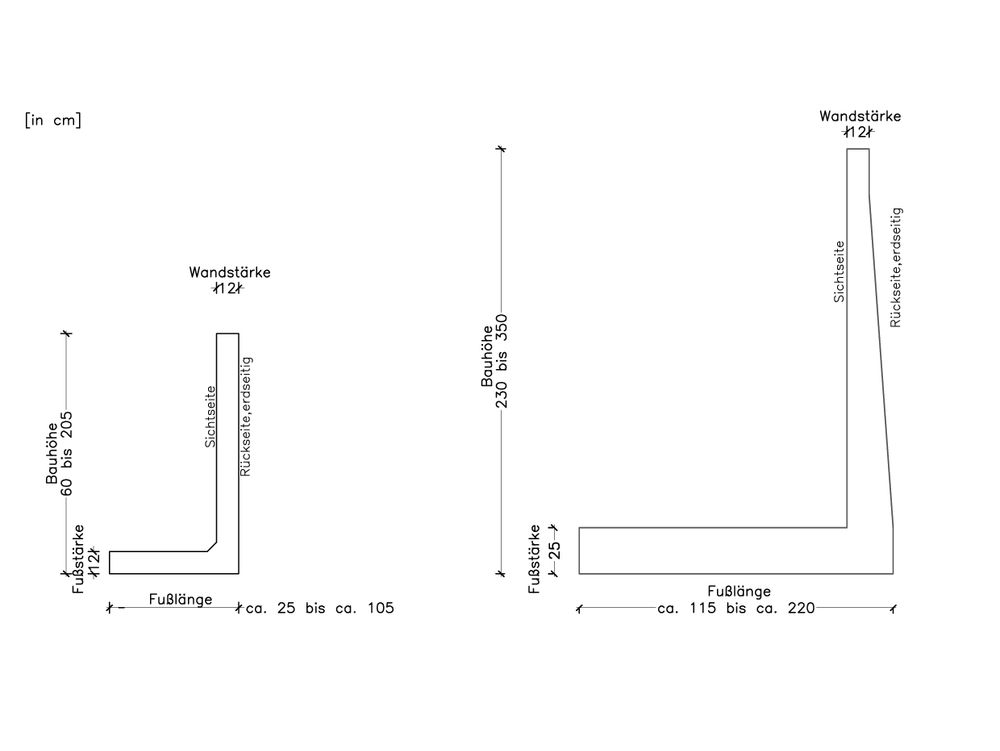

Bezeichnung	Bauhöhe	Wandstärke	statische Fußlänge	Schubschuh	Fußstärke	Gewicht
Maxi 60 FzSs	0,60 m	0,12 m	0,25 m	ohne	0,12 m	238 kg
Maxi 80 FzSs	0,80 m	0,12 m	0,30 m	ohne	0,12 m	310 kg
Maxi 105 FzSs	1,05 m	0,12 m	0,40 m	ohne	0,12 m	411 kg
Maxi 130 FzSs	1,30 m	0,12 m	0,65 m	ohne	0,12 m	554 kg
Maxi 155 FzSs	1,55 m	0,12 m	1,00 m	ohne	0,12 m	727 kg
Maxi 180 FzSs	1,80 m	0,12 m	0,90 m	b/h = 0,50/0,30 m	0,12 m	770 kg
Maxi 205 FzSs	2,05 m	0,12 m	1,00 m	b/h = 0,60/0,40 m	0,12 m	871 kg
Maxi 230 FzSs	2,30 m	0,12/0,25 m	1,10 m	b/h = 0,70/0,40 m	0,25 m	1597 kg
Maxi 255 FzSs	2,55 m	0,12/0,25 m	1,25 m	b/h = 0,90/0,50 m	0,25 m	1798 kg
Maxi 280 FzSs	2,80 m	0,12/0,25 m	1,40 m	b/h = 1,00/0,60 m	0,25 m	2000 kg
Maxi 305 FzSs	3,05 m	0,12/0,25 m	1,55 m	b/h = 1,00/0,80 m	0,25 m	2200 kg
Maxi 330 FzSs	3,30 m	0,12/0,25 m	1,70 m	b/h = 1,10/1,00 m	0,25 m	2401 kg
Maxi 350 FzSs	3,50 m	0,12/0,25 m	1,90 m	b/h = 1,20/1,10 m	0,25 m	2610 kg
