Winkelstützwand Maxi

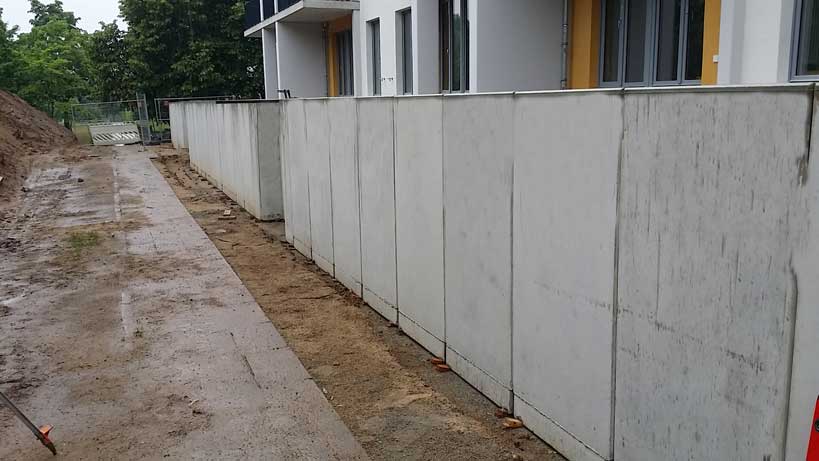

Produktbeschreibung

Unsere Winkelstützen der Baureihe „Maxi“ sind statisch bemessen Für eine Belastung bis zu 5kN/qm oder Böschungen bis zu 15°. Sie sind daher ideal für den Einsatz im Bereich von auftretenden Lasten durch PKW, Terrassen oder auch größeren Menschenansammlungen.
Passende Eckelemente, Radien sowie Sonderlösungen sorgen für fast grenzenlose Gestaltungsmöglichkeiten.

Technische Daten

Winkelstützwand Maxi

Baulänge (Standard): 1,00 m
Betonfestigkeit: C30/37 LP

Expositionsklasse und Betondeckung "c":
- Luftseitig (Sichtseite und Wandkopf): XC4, XD3, XS3, XF4 c = 50 mm
- Erdseitig (Wandrückseite zum Fuß): XC4, XF4, XA2 c = 35 mm
- Sohle-Erdseitig (allseitig): XC2, XF4, XA2 c = 30 mm

Feuchtigkeitsklasse: WA
Einbindetiefe: 25 cm
Lastfall: 5,0 kN/m2 direkt an der Wand

max. Böschungswinkel ohne Verkehrslast: alpha = 15°
Reibungswinkel: phi = 35° / gamma = 19,0 kN/m3
Bewehrung: statisch
Wandstärke am Kopf: d=12 cm

Sichtbetonklasse: für die in Sicht geplanten Flächen (Luftseitig) = schalungsglatt SB 2
die erdseitigen Betonflächen sind rau, ohne weitere Ansprüche

BezeichnungBauhöheWandstärkestatische
Fußlänge
Sporn zur
Sichtseite
FußstärkeGewicht
Maxi 600,60 m0,12 m0,35 mohne0,12 m242 kg
Maxi 800,80 m0,12 m0,40 mohne0,12 m338 kg
Maxi 1051,05 m0,12 m0,55 mohne0,12 m429 kg
Maxi 1301,30 m0,12 m0,70 mohne0,12 m544 kg
Maxi 1551,55 m0,12 m0,80 mohne0,12 m669 kg
Maxi 1801,80 m0,12 m0,95 mohne0,12 m785 kg
Maxi 2052,05 m0,12 m1,00 m0,15 m0,12 m871 kg
Maxi 2302,30 m0,12/0,18 m1,05 m0,25 m0,18 m1244 kg
Maxi 2552,55 m0,12/0,18 m1,15 m0,25 m0,18 m1377 kg
Maxi 2802,80 m 0,12/0,18 m1,30 m0,25 m0,18 m1532 kg
Maxi 3053,05 m0,12/0,18 m1,45 m0,25 m0,18 m1687 kg
Maxi 3303,30 m0,12/0,25 m1,55 m0,25 m0,25 m2311 kg
Maxi 3503,50 m0,12/0,25 m1,65 m0,25 m0,25 m2460 kg
Maxi 3803,80 m0,12/0,25 m1,80 m0,25 m0,25 m3683 kg
Maxi 4004,00 m0,12/0,25 m1,90 m0,25 m0,25 m2832 kg

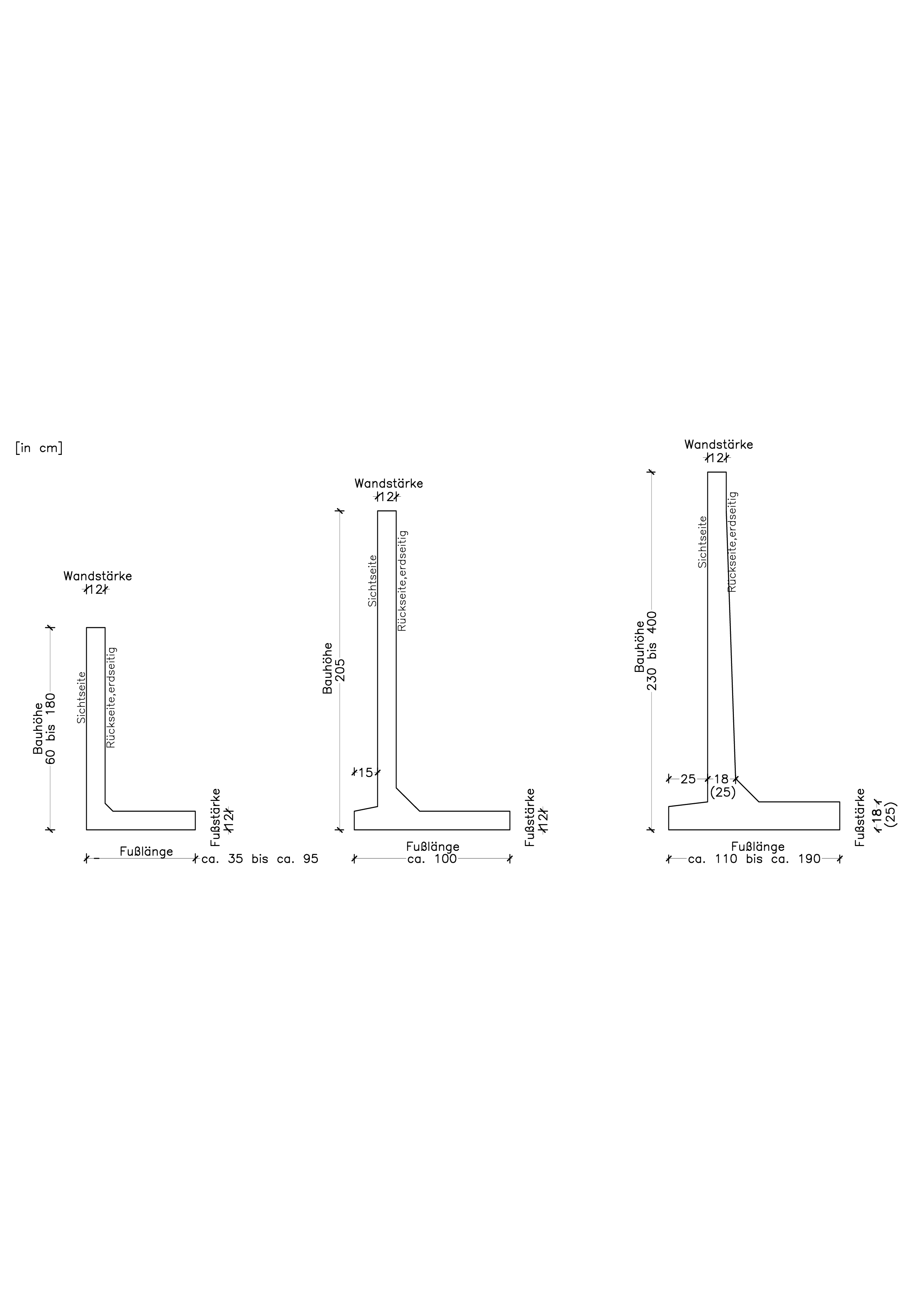

Technische Zeichnungen
