Sandfang geschlossene Bauweise mit Schachthals

Produktbeschreibung

Ein Sandfang wird in der Wasserwirtschaft angeordnet um die vom Gewässer mitgeführten Feststoffe zurückzuhalten.
Durch die Reduzierung der Fließgeschwindigkeit in einem Sandfang sinken die Feststoffe wie Kies und Sandpartikel ab, leichtere Stoffe werden durch die Strömung weitergeleitet.
Eine Regelmäßige Räumung und Entsorgung der abgesetzten Stoffe ist hier erforderlich.

Technische Daten

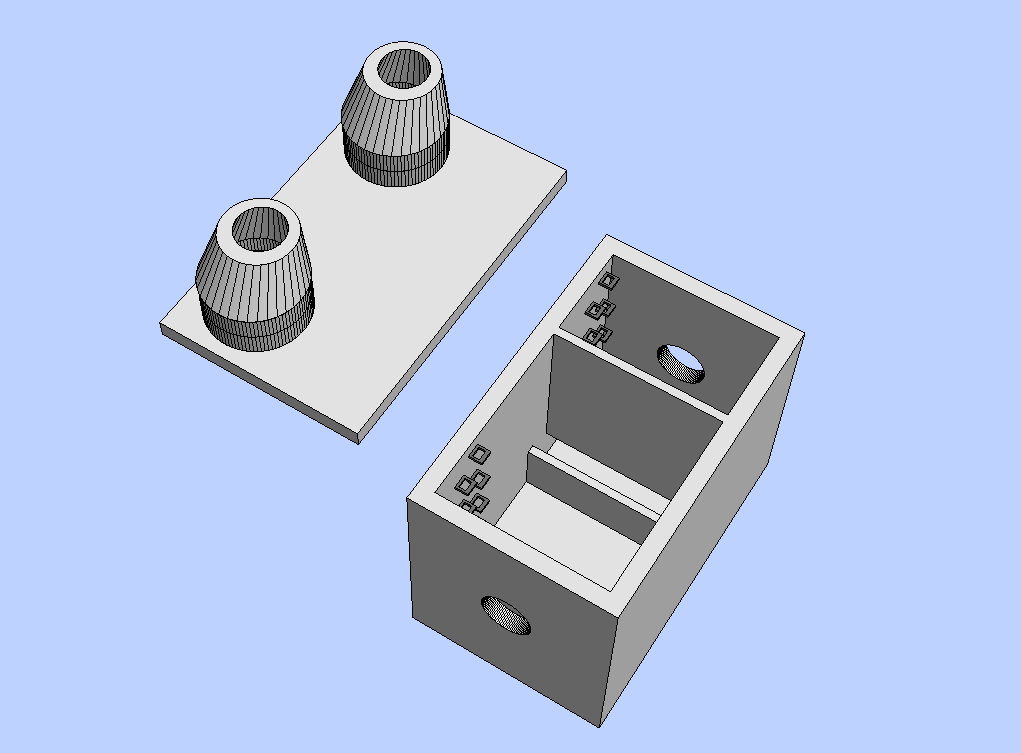

Sandfang geschlossene Bauweise mit Schachthals

als Stahlbeton – Fertigteil Variante: erdüberdeckt

aus Beton C 35/45
Expositionsklassen : XC4, XA2, XF3
Bewehrung, konstruktiv und statisch BST 500 S + M
lichte Abmessungen: l/b/h = …….. /………./………… cm
Geländehöhe: ……… m NN
Rohrsohle Zulauf / Ablauf : …………….m NN / …………………m NN
Schachtsohle: …………………….m NN
Wand- / Sohl- und Deckenstärken gem. statischer Berechnung

Ausstattung:
- Wandaussparungen für Zulauf: DN ………. mit Dichtung für Rohr-Art
- Wandaussparung für Ablauf: DN ………. mit Dichtung für Rohr-Art
- Abdeckung für Belastung: SLW 30/60 mit Erdüberdeckung: ……… cm
- Schachtabdeckung: ….. Stück BEGU Klasse …….
mit Schachthals DN 1000 bestehend aus Konus DIN 4034 Teil 1
- Tauchwand l/h/d = ………./……../………. cm, Material: ……………
- Überlaufwand l/h/d = ………../………./……….. cm, Material: ………….
- 2 Abgänge aus Steigeisen DIN 1212 / Steigbügel DIN 19555 / Schachtleiter ……….
- Tauchwand vor Ablaufrohr: ………………
incl. technischer Unterlagen bestehend aus: prüffähiger Statik, Werkzeichnungen und Einbauanleitungen

Technische Zeichnungen
