Langsandfang

Produktbeschreibung

Ein Sandfang wird in der Wasserwirtschaft angeordnet um die vom Gewässer mitgeführten Feststoffe zurückzuhalten.
Durch die Reduzierung der Fließgeschwindigkeit in einem Sandfang sinken die Feststoffe wie Kies und Sandpartikel ab, leichtere Stoffe werden durch die Strömung weitergeleitet.
Eine Regelmäßige Räumung und Entsorgung der abgesetzten Stoffe ist hier erforderlich.

Technische Daten

Langsandfang

Sandfang als Stahlbeton – Fertigteil
Variante: Gitterrostabdeckung

aus Beton C 35/45 nach
Expositionsklassen: XC4, XA2, XF3
Bewehrung, konstruktiv und statisch BST 500 S + M
lichte Abmessungen: l/b/h = ……../………./………… cm
Wand-/ Sohl- und Deckenstärken: ………….. cm

Ausstattung:
- Wandaussparungen für Zulauf: DN ………. mit Dichtung für Rohr-Art
- Wandaussparung für Ablauf: DN ………. / mit Dichtung für Rohr-Art
- Abdeckung für Belastung: begehbar
 als feuerverzinkte Gitterrostabdeckung, Maschenweite: 30/30 mm
- Tauchwand l/h/d = ………./……../………. cm, Material: Stahlbeton
- Überlaufwand l/h/d = ………../………./……….. cm, Material: Stahlbeton
- Schlammsammelraum mit Profilbeton gem. Datenblatt
- Steigeisen DIN 1212 / Steigbügel DIN 19555 / Schachtleiter ……….
- Tauchwand vor Ablaufrohr: ………………

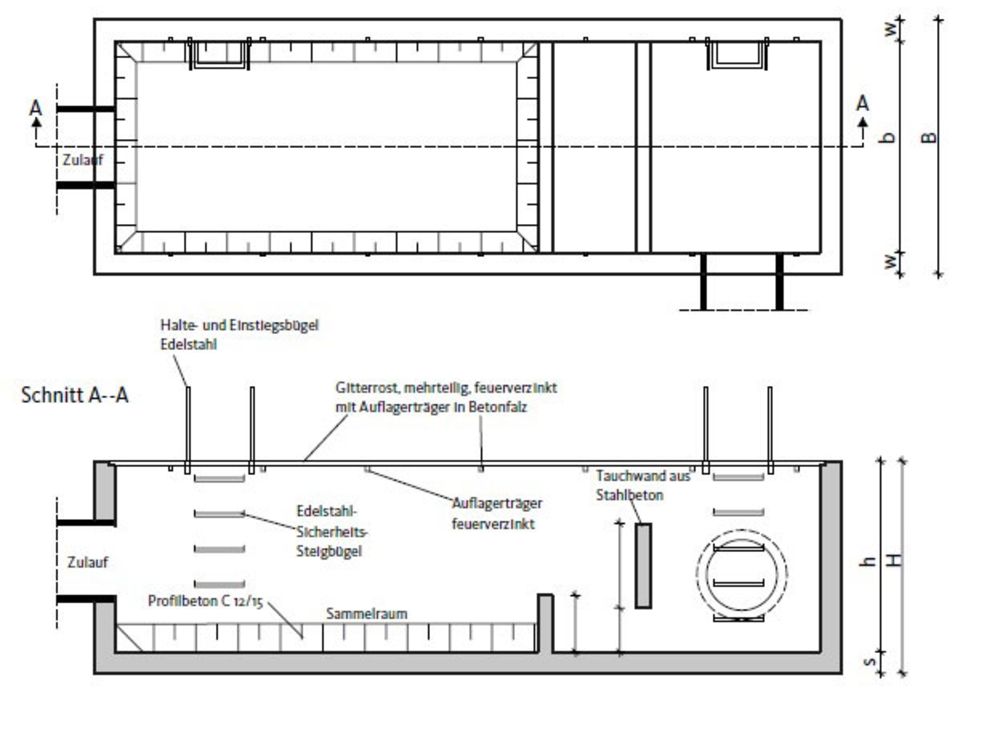

Technische Zeichnungen
