Kopfstück I-III bis DN 1000

Produktbeschreibung

Ein Böschungs-Kopfstück dient als Abschluss von Rohrleitungen in Böschungen. Mit dem Einsatz eine Böschungs-Kopfstück wird das Ausspülen der Böschung vermieden. Ein Umpflastern des Rohres ist in den meisten Fällen dann nicht mehr nötig. Die Böschungs-Kopfstücke werden mit entsprechenden Schachtfutter für die anzuschließenden Rohre ausgestattet. Standdardmäßig werden unsere Böschungs-Kopfstücke für eine Böschung mit einer Neigung von 1: 1,5 hergestellt.

Technische Daten

Kopfstück I-III bis DN 1000

Kopfstück als Stahlbeton – Fertigteil
für Rohranschluss DN 150 bis DN 1000

aus Beton: C 30/37 nach DIN 1045-2
Expositionsklassen : XC4, XA1, XF3
Bewehrung, konstruktiv BST 500 S + M
mit integrierte Rohrmuffe

Gewicht Größe I ca. 0,9 t
Gewicht Größe II ca. 1,2 t
Gewicht Größe III ca. 2,4 t

optional sind folgende Produkte erhältlich :
für Größe II und III :
- Staubohlen aus Hartholz mit Wechselfalz
- Bohlenlagerfach

für alle Größen :
- Stabrechen, fest oder aufklappbar

-> Materialauswahl :
- feuerverzinkt
- Edelstahl V2A
- Edelstahl V4A

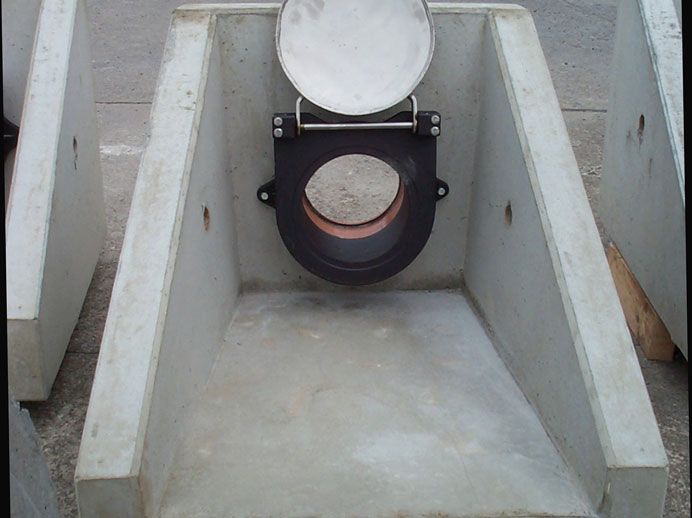

- Rückstauklappe angedübelt

-> Materialauswahl :
- feuerverzinkt
- Edelstahl V2A
- Edelstahl V4A
- Kunststoff PEHD

Technische Zeichnungen
