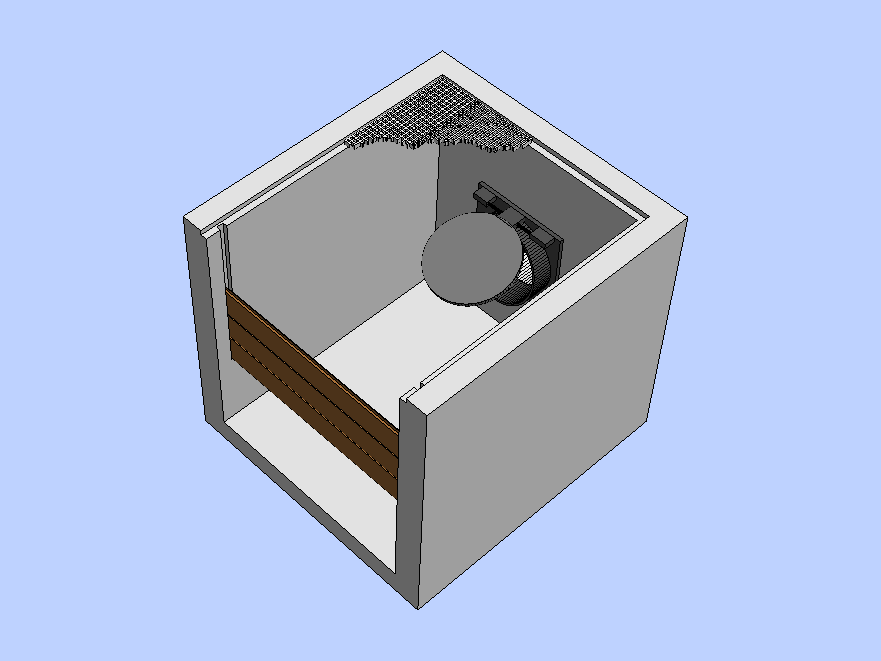

Einlaufbauwerk mit Rückstauklappe

Produktbeschreibung

Das Einlaufbauwerk wird in der Wasserwirtschaft bei der Einleitung von Wasser in tiedeabhängige bzw. hochwassergefährdeten Gewässern benötigt. Ein zurückfließen in die Einlaufleitung bei Hochwasser wird durch eine Rückstauklappe verhindert. Ein Einsteigen in den Schacht ist durch diverse Öffnungsvarianten möglich.

Technische Daten

Einlaufbauwerk mit Rückstauklappe

als Stahlbeton – Fertigteil

Beton: C 35/45 XC4, XA2, XF3
Bewehrung, konstruktiv, BST 500 S + M
lichte Abmessungen: l/b/h = ………../…………./………….. cm

Ausstattung:
- Wandaussparung für Ablauf: DN ………. mit Muffe für Rohr-Art:……………
- Staubohlenwand aus Hartholz, Nut – Feder, H = …………. Cm, incl. Sicherung der oberen Bohle
- Staubohlennut aus verzinktem U – Profil in Betonwand eingelassen
- Überlaufwand l/h/d = ………../………./……….. cm, Material: Stahlbeton
- Steigbügel nach DIN 19555 Form B : Kern Edelstahl, Ummantelung HDPE
- Abdeckung befahrbar SLW 30 und 1 Stück BEGU – Abdeckungen Klasse B
- feuerverzinkte Gitterrostabdeckung, Maschenweite 30/30 in Betonfalz
  mit Bauwerk durch Klammern verschraubt

Rückstauklappe für Einlaufbauwerk
für Rohrdurchführung DN …………
Rückstauklappe, Material: Edelstahl 1.4301 / Edelstahl 1.4571
 mit flachem Deckel zum Andübeln an eine gerade Wand
Dichtung EPDM
Befestigungsmaterial: Edelstahl 1.4571

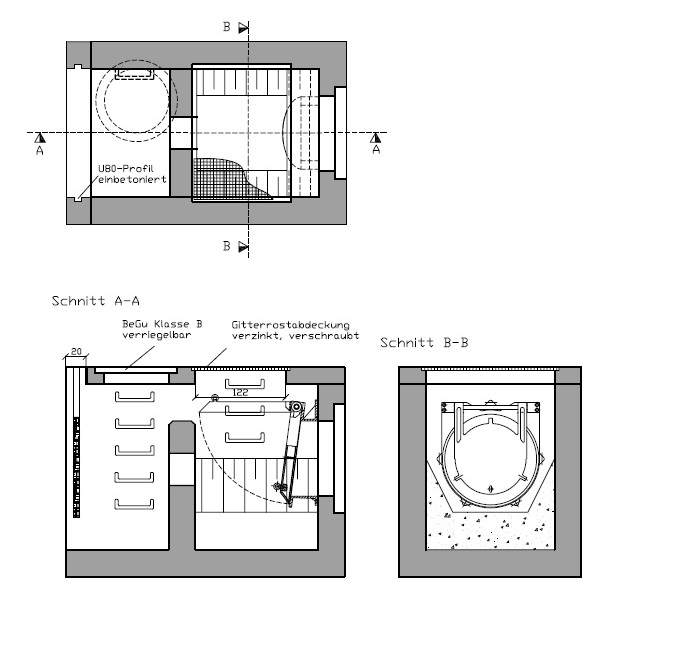

Technische Zeichnungen
