Abschlagbauwerk geschlossen, Polygonal

Produktbeschreibung

Ein Abschlagbauwerk wird in der Wasserwirtschaft eingesetzt und leitet durchschnittlich anfallendes Regenwasser in eine Hauptablaufleitung ein.
Bei Starkregen wird das Wasser in der 1.- Kammer (Hauptkammer) aufgestaut und dann automatisch mittels Überlaufwand in eine 2. Kammer in eine weitere Ablaufleitung abgeführt.Somit wird die Hauptablaufleitung automatisch entlastet.

Technische Daten

Abschlagsbauwerk geschlossen Polygonal

als Stahlbeton Fertigteil Variante: erdüberdeckt


Beton: C 35/45 XC4, XA2, XF3
Bewehrung, konstruktiv und statisch BST 500 S + M
Grundriss= Polygonal
Außenabmessungen: .….. /……./….../....../.......cm
lichte Höhe:...............cm

Geländehöhe: ……… m NN
Rohrsohle Zulauf / Ablauf : …………….m NN / …………………m NN
Rohrsohle Notüberlauf:......................m NN
Schachtsohle: …………………….m NN

Wand- / Sohl- und Deckenstärken gem. statischer Berechnung Ausstattung:
- Wandaussparungen für Zulauf: DN ………. mit Dichtung für Rohr-Art
- Wandaussparung für Ablauf: DN ………. mit Dichtung für Rohr-Art
- Wandaussparung für Notüberlauf: DN ………. mit Dichtung für Rohr-Art
- Überlaufwand b/d/h = ………../…………./………….. cm
- 1 Abgang aus Steigeisen DIN 1212 / Steigbügel DIN 19555
 - Abdeckung befahrbar SLW 30/60 und 1 Stück BEGU
– Abdeckungen Klasse B/D

- Abflussregler für konstante Abfussmengen: Q ab = …………………. l/s
max. Stauhöhe: …………………… m
Rohrdurchmesser: DN …………..
Material: Edelstahl: 1.403 (V2A) / 1.4571 (V4A)
bestehend aus schwimmergesteuerter Reglerblende auf Grundplatte
mit Cu/Zink gelagertem Spezialschwimmer

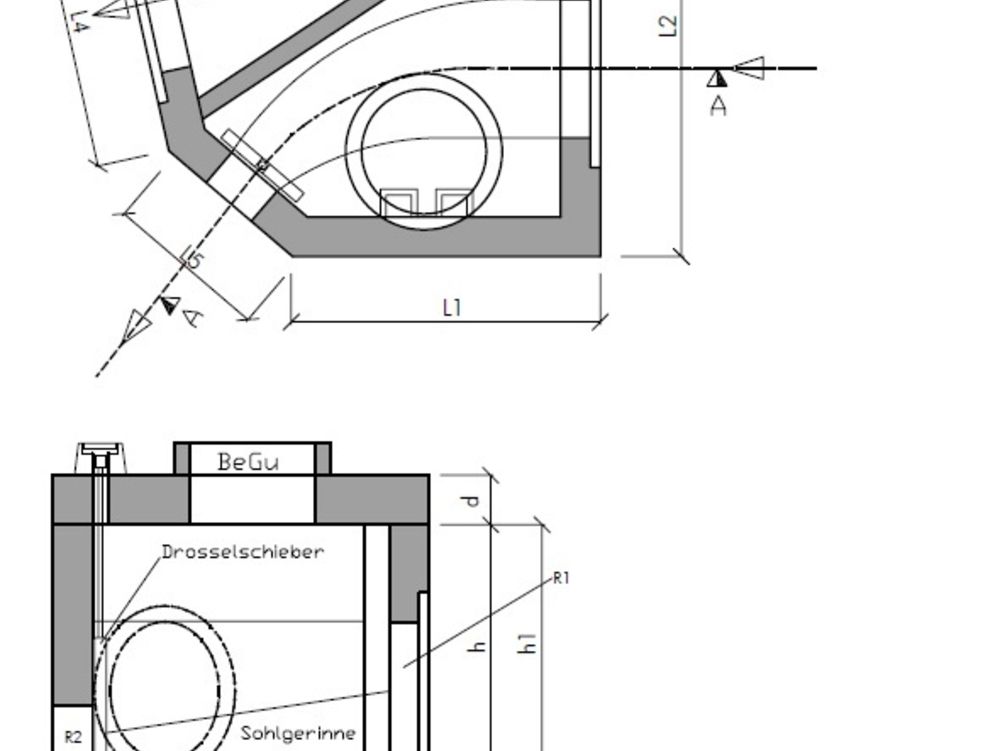

Technische Zeichnungen
