Entwässerungs-Kaskade

Produktbeschreibung

Die Entwässerungskaskade wird in der Wasserwirtschaft eingesetzt um Böschungen zu schützen. Durch den stufenförmigen Aufbau wird die Wasserfließgeschwindigkeit in der Kaskade verringert. Zusätzlich wird das Ausspülen der Böschung verhindert. Durch die Ausführung mit seitlichen Wangen wird ein Unterspülen der Kaskade vermieden.

Technische Daten

Entwässerungs-Kaskade

Neigung: 1 : ………. , lichte breite: ………… cm
bestehend aus:
2 Wangenelementen Abmessungen= w/h/L= ......../........./......... cm
Stufen b/h = …………../……………… cm (Laufbreite = Stufenlänge)
Stufenoberfläche in strukturierter, rutschhemmender Betonoberfläche
Stufenanzahl = .......... Stück
Stirnplatte Abmessungen= L/B/d= ......./......../......... cm
mit Schachtfutter für............

Fundament: b/t = 40/80 cm
Beton: C 35/45 XC4, XS2, XF4
Bewehrung, konstruktiv und statisch BST 500 S + M

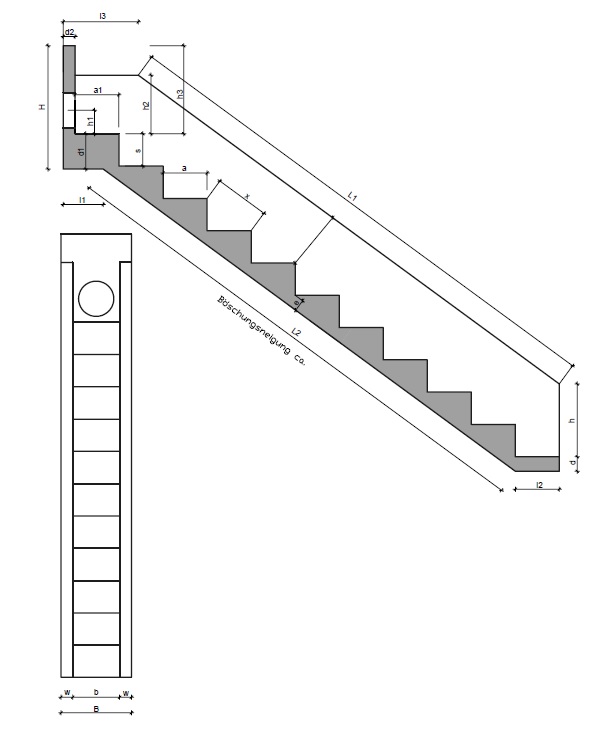

Technische Zeichnungen
