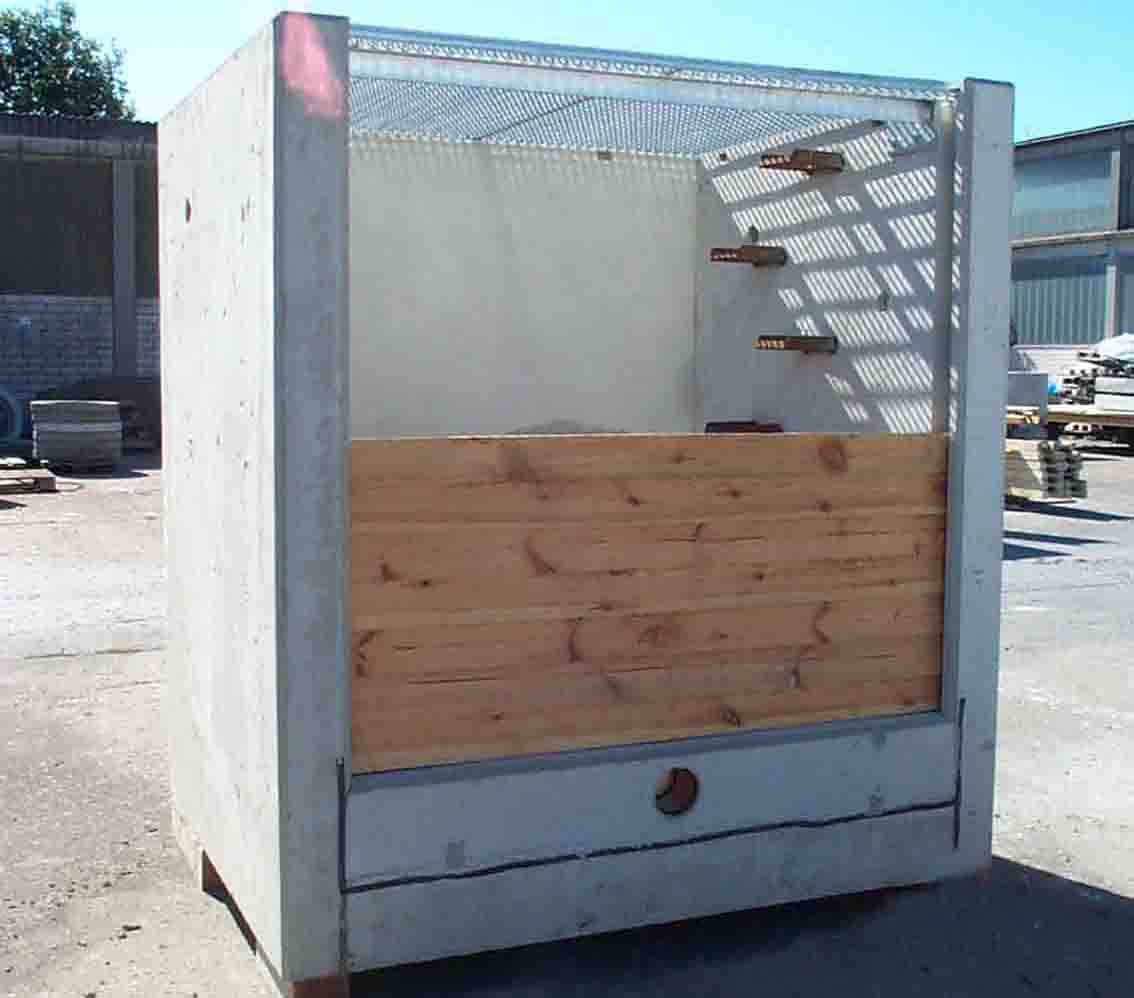

Ablaufbauwerk Mönch

Produktbeschreibung

Das Ablaufbauwerk wird in der Wasserwirtschacht verwendet und ist die Ablauf- bzw. Stauvorrichtung eines Gewässers .Mit Hilfe von Staubohlen wird der Wasserstand des Gewässers variabel eingestellt. Zusätzlich kann ein Gewindeschieber die Ablaufrohrleitung absperren.

Technische Daten

Ablaufbauwerk Mönch

als Stahlbeton – Fertigteil

Wandaussparung für Ablauf: DN...... . Mit Muffe für Rohr-Art:......
aus Beton C 35/45
Expositionsklassen : XC4, XA2, XF3
Bewehrung, konstruktiv BST 500 S + M
lichte Abmessungen: l/b/h= .../.../... cm
Bauhöhe nach Wahl des AN. ( bis 3 m Höhe)
Überlaufwand aus Holz-Staubohlen d= 3 cm ( Höhe nach Wahl des AN)
feuerverzinkte Gitterrostabdeckung in Betonfalz

Optional mit Absperrschieber
Material= Stahl, verzinkt/ Edelstahl 1.4301/ Edelstahl 1.4571
freistehende Gewindespindel mit Vierkantkopf
incl. Befestiguns- und Dichtungsmaterial an Betonwand befestigt

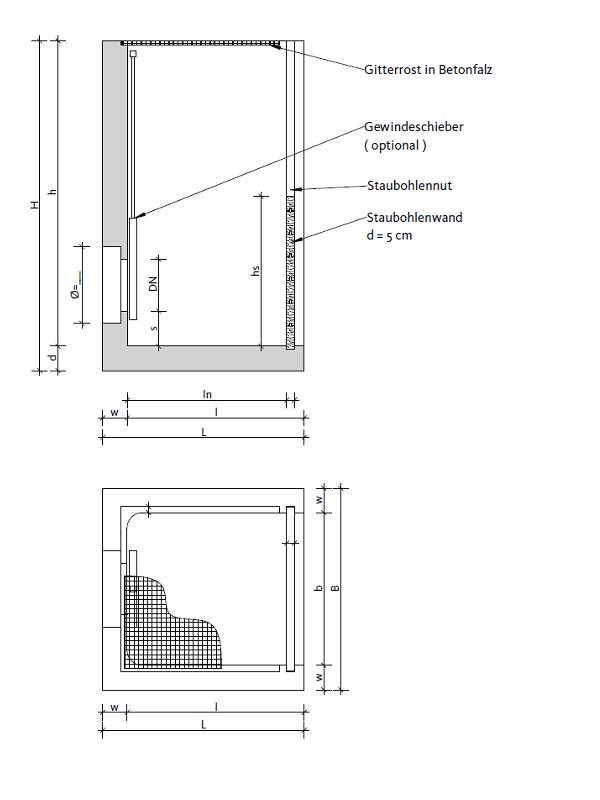

Technische Zeichnungen
