Winkelstützwand Magnum für Geländer

Produktbeschreibung

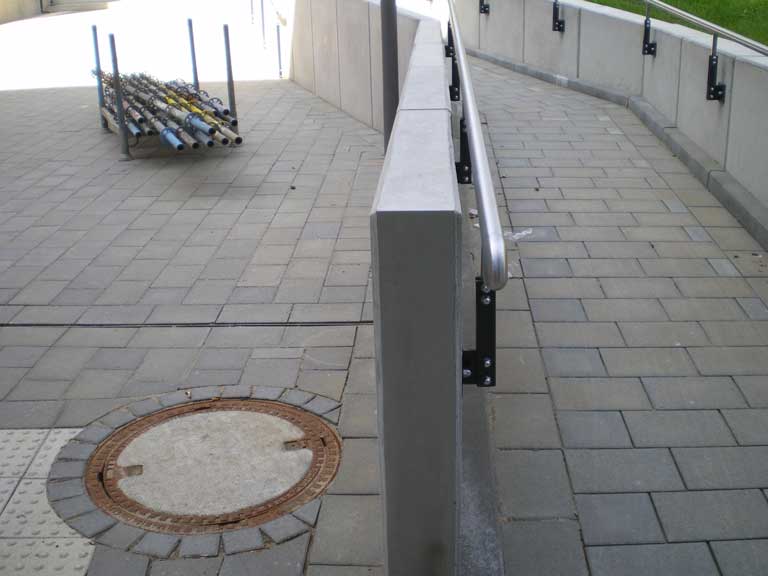

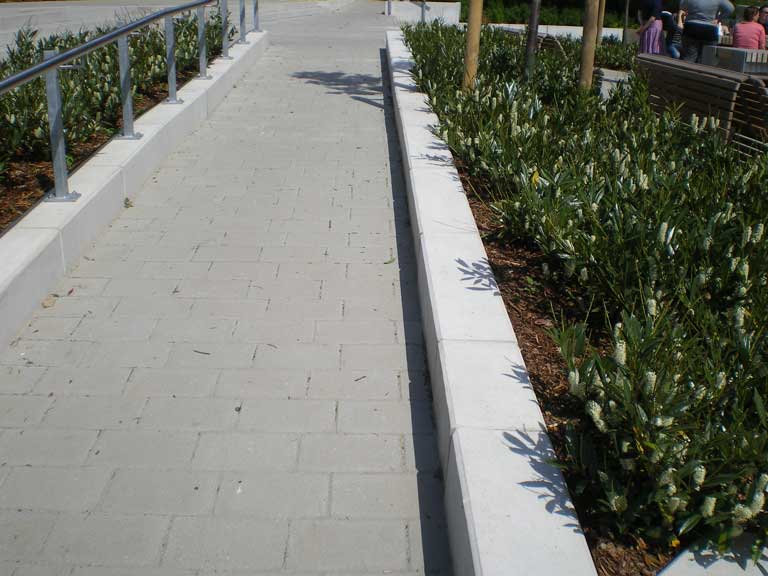

Unsere Winkelstützen der Baureihe „Magnum“ sind statisch bemessen für eine Belastung bis zu 16,7kN/qm oder Böschungen bis zu 20° oder Belastungen durch Geländeraufbauten.
Sie sind daher ideal für den Einsatz im Bereich von auftretenden Lasten durch kleinere LKW oder Belastungen durch Rettungsfahrzeuge, sowie Belastungen bei Menschenansammlungen in Verbindung mit Lasten durch ein Geländer auf den Winkelstützwänden.
Passende Eckelemente, Radien sowie Sonderlösungen sorgen für fast grenzenlose Gestaltungsmöglichkeiten.

Technische Daten

Winkelstützwand Magnum
für Geländer

Baulänge (Standard): 1,00 m
Betonfestigkeit: C30/37 LP

Expositionsklasse und Betondeckung "c":
- Luftseitig (Sichtseite und Wandkopf): XC4, XD3, XS3, XF4 c = 50 mm
- Erdseitig (Wandrückseite zum Fuß): XC4, XF4, XA2 c = 35 mm
- Sohle-Erdseitig (allseitig): XC2, XF4, XA2 c = 30 mm

Feuchtigkeitsklasse: WA
Einbindetiefe: 25 cm
Lastfall 1: 5,0 kN/m2 direkt an der Wand + Last aus Absturzsicherung
Holmhöhe 1,00 m bei Ffostenabstand max. 2,00 m
Lastfall 2: 16,7 kN/m2 direkt an der Wand

max. Böschungswinkel ohne Verkehrslast: alpha = 20°
Reibungswinkel: phi = 35° / gamma = 19,0 kN/m3
Bewehrung: statisch
Wandstärke am Kopf: d = 15 cm

Sichtbetonklasse: für die in Sicht geplanten Flächen (Luftseitig) = schalungsglatt SB 2
die erdseitigen Betonflächen sind rau, ohne weitere Ansprüche

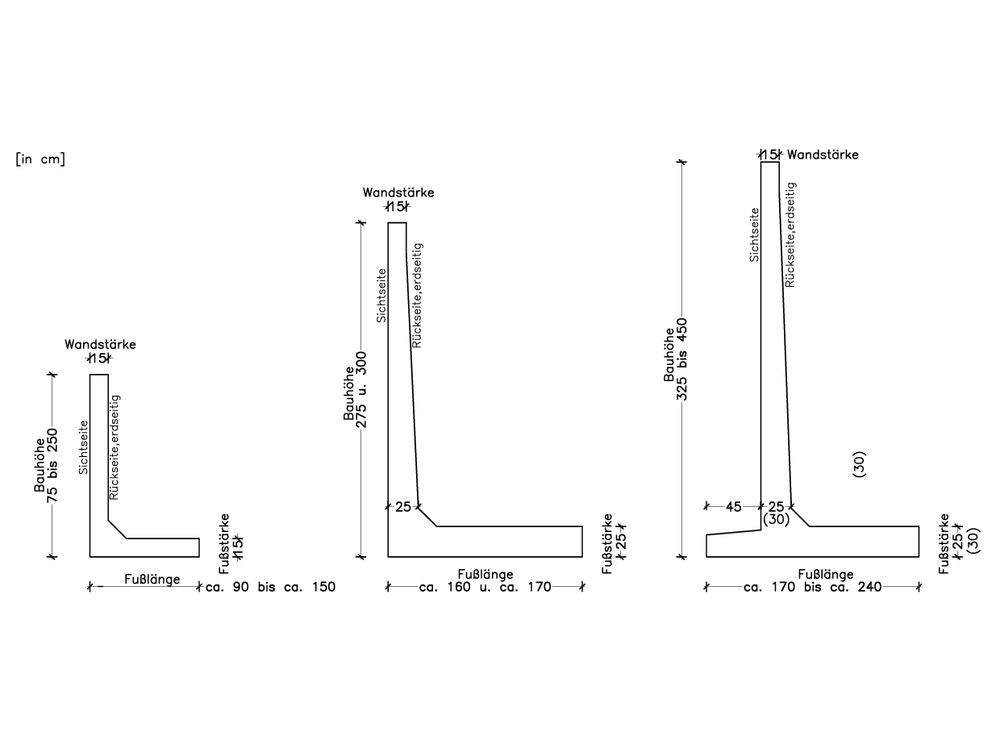

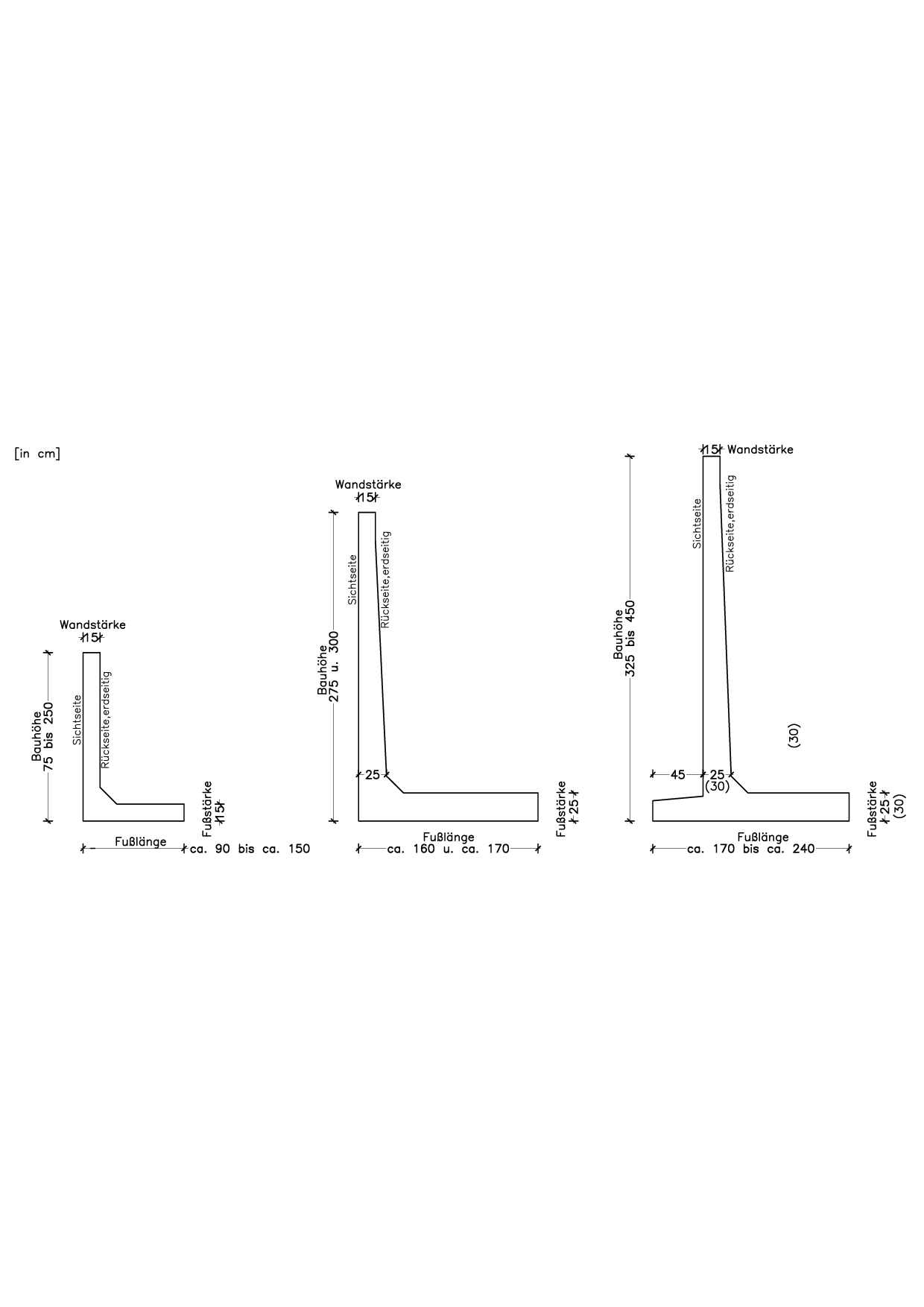

Bezeichnung	Bauhöhe	Wandstärke	statische Fußlänge	Sporn zur Sichtseite	Fußstärke	Gewicht
Magnum 75 f. Geländer	0,75 m	0,15 m	0,90 m	ohne	0,15 m	567 kg
Magnum 100 f. Geländer	1,00 m	0,15 m	0,85 m	ohne	0,15 m	639 kg
Magnum 125 f. Geländer	1,25 m	0,15 m	0,90 m	ohne	0,15 m	747 kg
Magnum 150 f. Geländer	1,50 m	0,15 m	0,95 m	ohne	0,15 m	855 kg
Magnum 175 f. Geländer	1,75 m	0,15 m	1,05 m	ohne	0,15 m	981 kg
Magnum 200 f. Geländer	2,00 m	0,15 m	1,20 m	ohne	0,15 m	1125 kg
Magnum 225 f. Geländer	2,25 m	0,15 m	1,35 m	ohne	0,15 m	1269 kg
Magnum 250 f. Geländer	2,50 m	0,15 m	1,50 m	ohne	0,15 m	1413 kg
Magnum 275 f. Geländer	2,75 m	0,15/0,25 m	1,60 m	ohne	0,25 m	2187 kg
Magnum 300 f. Geländer	3,00 m	0,15/0,25 m	1,70 m	ohne	0,25 m	2367 kg
Magnum 325 f. Geländer	3,25 m	0,15/0,25 m	1,70 m	0,45 m	0,25 m	2487 kg
Magnum 350 f. Geländer	3,50 m	0,15/0,25 m	1,80 m	0,45 m	0,25 m	2667 kg
Magnum 375 f. Geländer	3,75 m	0,15/0,25 m	1,95 m	0,45 m	0,25 m	2877 kg
Magnum 400 f. Geländer	4,00 m	0,15/0,25 m	2,10 m	0,45 m	0,25 m	3087 kg
Magnum 425 f. Geländer	4,25 m	0,15/0,25 m	2,25 m	0,45 m	0,25 m	3297 kg
Magnum 450 f. Geländer	4,50 m	0,15/0,25 m	2,40 m	0,45 m	0,30 m	4023 kg
